介紹漏電保護器的制作
三、安裝調試

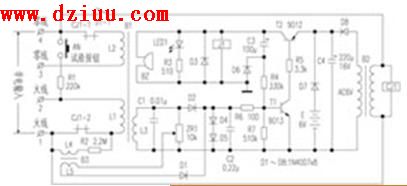

電路按圖焊接并檢查無誤后
調試，②、③輸出端暫不接負載，通電到①、④腳后，調節ＺＲ１（１０ｋΩ）到最大，按下試驗按鈕ＡＮ，Ｊ１應能立即吸合，待Ｊ１釋放后，調節ＺＲ１到最小，按下ＡＮ后緩緩調節ＺＲ１，
Ｊ１剛好吸合，反復試三次，最后按下ＡＮ不放，１分鐘Ｊ１不釋放。Ｃ２
取０．２２～０．４７μＦ，太小保護器易受電火花干擾而誤動，太大靈敏度會降低。Ｅ用４節５號電池。安裝時，Ｂ３應盡量遠離Ｂ２。安裝好后，接上負載運行，保護器應不動作，按下ＡＮ，保護器馬上動作，發出聲、光報警信號，ＣＪ１切除負載，約經３０ｓ后，報警解除，ＣＪ１重新接通負載。至此，安裝調試結束。 <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
