    本金屬探測器的工作原理是這樣的： 當探測用電感線圈的電感量變化時，L振蕩器的振蕩頻率也產生變化。金屬體一靠近探測電感器其電感量就變。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　頻率如何變化這取決于金屬特性和電路所使用的工作頻率。工作頻率很高，則金屬物就可視為一個短路環，它將降低探測電感的電感量，從而使振蕩器工作頻率上升；振蕩器的工作頻率足夠低以至可忽略渦流損失，探測器就有區分出黑色金屬或無色金屬。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　要制作一個頻率不高于200Hz振蕩器的振蕩線圈是很困難的，故本振蕩電路振蕩工作頻率選用約300KHz，這樣電感器就很制作，只需用一根同軸電纜線按圖中尺寸繞一匝就制成。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

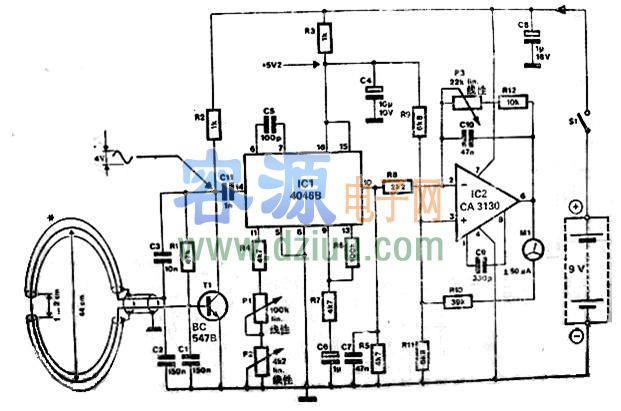

　　電路振蕩器T1、頻率－電壓轉換器IC1和MOS雙運放器IC2。探測頭線圈直徑為440mm，C1和C2的值可保證振蕩器的頻率約為300KHz，若采用較小直徑探測圈，則線圈需繞較多匝數。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　振蕩器信號電平至少達到500mVpp，以便很好地驅動4046集成塊，在電平，相位比較器可保證集成塊內部的鎖相環總是鎖定同步的。在10腳上的源極跟隨器輸出再被送到IC2 CA3130作較大幅度放大。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　鎖相環的中心頻率，也中心處零的微安表的零點由電位器P1所調節。運放器的靈敏度極高，則要仔細反復地用P2作精調。本機靈敏度由P3，該電位器被連接于負反饋環與IC2的反相輸入端；還有一正反饋經微安表和R10加到IC2的非反相輸入。當然，也不同阻抗的表頭，但要改變R9、R10和R11的值。注意：在探測金屬時，探測物的大小與探測線圈間是有關系的。要用440mm(17.5寸)直徑的探測線圈去探測硬幣大小的金屬將是徒勞的   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
