太陽能熱水器自動上水控制裝置

本控制器是為水位探頭積垢問題而設計的。具有缺水自上、水滿自停，水位顯示功能。適用于太陽能熱水器、太陽能水箱、電熱水箱的自動上水。它由控制盒、水位信號傳感棒和電磁水閥三個部件構成。
　　
　　電路工作原理   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

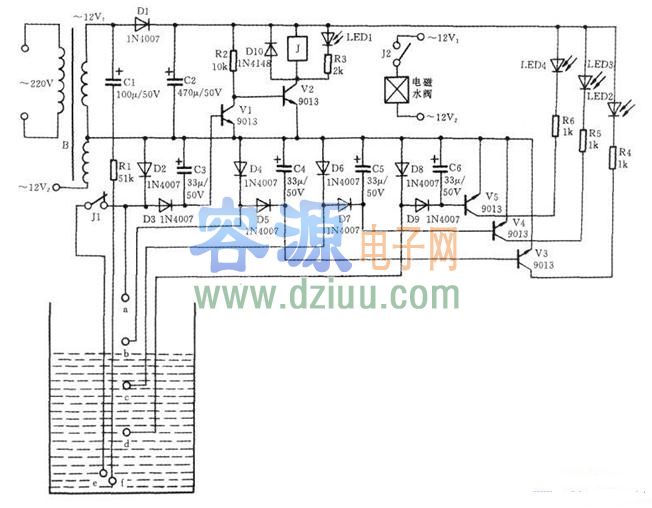

　　下圖為電路圖。市電經變壓器B降壓，輸出雙12V交流電供控制器使用。～12V1經Dl整流，C2濾波，供繼電器J及指示燈LEDl-LED4使用。～12V1經Cl、Rl、與D2～D9和相應的水位探頭分別構成交流通路，探頭電極通過低壓交流電可避免電極積垢和快速銹蝕、延長電極的使用壽命。
　　
　　探頭a、e、f；二極管D2、D3；三極管Vl、V2；繼電器J；上水指示燈LED1組成自動上水控制電路。當水位上升至a時，a、f經水阻接通，其交流傳感信號經D3半波整流、C3濾波、向Vl基極提供偏流使Vl導通、V2截止，繼電器J釋放、LED1滅、觸頭J2斷開、電磁水閥關閉停止上水。觸頭Jl閉合，電極e、f接通。隨著用水水位下降離開a時，因電極e、f接通自保，繼電器J保持釋放，上水停止不變。直到水位下降至e以下時使e、f斷開，V1基極失電截止、V2導通使J吸合，LED1亮、觸頭J2吸合、電磁水閥開啟而上水。觸頭Jl吸斷使e、f斷開。當水位上升至e時，因e、f已斷開，上水不變，直到水位上升至a時將重復上述過程。周而復始，將水位控制在a、e，實現了水完自上，水滿自停功能。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
　　
　　本控制器設計有三個水位顯示：探頭d與D8、D9、C6、V4、R6、LED4組成1/4水位顯示；探頭c與D6、D7、C5、V4、R5、LED3組成1/2水位顯示；探頭b與D4、D5、C4、V3、R4、LED2組成3/4水位顯示。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

自動上水控制裝置原理圖   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

　　制作
　　
　　1、控制盒：下圖為印刷板圖。印刷板經描繪、腐蝕、打孔制作成，再按圖中所標焊接元器件及引線。將印刷板和變壓器安裝在控制盒的底板上，在盒蓋上開四個孔，分別裝上指示燈。在盒蓋的上側面開三個孔，分別引出電源線、負載線和水位線，最后將盒蓋固定在底板上。
　　
　　2、水位信號傳感棒：選一根φl(shuí)0mm的玻璃管，用砂輪將其磨切下23cm長的短管，并在將要安裝的探頭電極a、b、c偏下磨出三個通水孔，這是玻璃管較細，容水不多，當下部?jī)蓚�(gè)電極導通時，上部電極通電不足。玻璃管上開孔后，讓上部的電極從管外水中與電極f構成通路。選6根φl(shuí)mm塑皮銅線，剝開2cm長的線頭，鍍錫，按a、b、c、d、e、f6個電極纏繞固定。將固定好的水位線裝在玻璃管內，管外留出15cm的引線。在管口的電線中加放2cm長的一截塑料吸管，使水位升降時通氣。用lcm寬的橡皮將電線與吸管纏緊，旋進玻璃管口。
　　
　　3、安裝：將水位信號傳感棒從太陽能熱水器水箱的溢水孔中塞進，吊在箱體內；控制盒固定在衛生間墻壁上；電磁水閥加裝在向太陽能熱水器上水的管道上。然后，用六股帶標記的排線將控制盒的水位線與傳感棒的水位線對應接通、不可接錯，將電磁水閥接在負載線上，插上電源使用。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
