使用ECC822電子管OTL耳機放大器
使用ECC822電子管OTL耳機放大器
如圖
電路，用雙三極管ECC82(相當于E802C、E82CC、與北美12AU7、國產6N10型)
放大器。此類管子l有指標優良和使用壽命長的特點。前置放大器要產生足夠的信號幅度去驅動耳機。管腳1、2、3、的三極管部分放大信號。 <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
輸入信號通過50kΩ音量控制對數式電位器P1(P1不在圖I中表示)到達電路板，再
C1、R1直接輸給前置放大級，而R1、C1l提供必需負柵偏壓。增益實質上由R8決定。而最大輸入電壓由R2決定。R9是這樣確定．即把靜態陽極電流選在特性曲線最大
的線性部分。 <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
在陽極上被倒相和放大的輸入信號通過C2耦合到第二級柵極。第二級陰極電阻被分成R5和R6兩部分。R5和R6串聯形成負載電阻。其分壓作用為柵偏壓選擇一個正確值。柵偏壓加到柵極之前經R4和C3退耦和穩定。由柵偏壓和相應特性曲線決定的陽極電流在R5和R6上形成壓降，嚴格地與電流成比例關系。此電壓接著耦合電容C4饋給耳機。為避免耳機插入時產生喀啦噪聲，接入R7保持輸出在DC信號地電位。上述僅介紹L(左)聲道電路工作原理。右聲道與此
。 <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本文地址：http://www.zskn.com.cn/gongfangdianlu/d/210291932.shtml
本文標簽:
- 上一篇文章：電子管功放制作入門及要決
- 下一篇文章：教你自制EL156電子管功放電路
-
耳機功放電路工作原理
當沒有耳機插頭接入插孔時，R1-R2分壓電阻使提供到HP-IN管腳（16腳）的電壓近似為50mV，驅動Amp1B和Amp2B處于工作狀態，使HWD2163工作于橋式模式。輸出耦合電容隔離半供給直
關鍵詞： 所屬欄目：電子基礎 -
自制耳機放大器
自制耳機放大器，耳放即為耳機放大器，在耳機系統中，音源與耳機之間加入一個耳機放大器的環節，可以改善音質、調整系統的音色走向，這已經在耳機發燒友中形成共識。特別是千元以上較為高檔的耳機，使用耳機放大器后音質改善是明
關鍵詞： 所屬欄目：音頻功放電路 -
6P14小膽機的簡易制作過程
近年來有將膽管用于電腦的聲卡中，以提高音質。通常欣賞電腦等多媒體音樂放音的音量不大，主要供自己聽音．因此制作一部小功率膽機是比較合適的，不過小功率膽機在聽音時音量開得也較小，樂聲的低頻和力度以及動
關鍵詞： 所屬欄目：音頻功放電路 -
6P3P單端A類電子管功放電路圖
6P3P單端A類電子管功放電路圖 如圖為6P3P單端A類電子管功放電路圖。VT1、VT2直流通路串聯。VT1構成普通的三極管共陰放大器，VTr2構成陰極輸出器，對VT1而言VT2是一個帶電流負反饋的高阻負載。音頻信號由6N3(3)腳
關鍵詞： 所屬欄目：音頻功放電路 -
麥景圖MC-275電子管功放電路圖
麥景圖MC-275電子管功放電路圖 如圖為麥景圖MC-275電子管功放電路圖。麥景圖275功放級的功放電子管采用KT88或6550來擔任，每個聲道輸出可達60W，非線性失真不大于1%，頻率響應從20Hz~30KHz，為±0．5dB。 :
關鍵詞： 所屬欄目：音頻功放電路 -
用EL34-B電子管超線性接法制作單端膽機電路
用EL34-B電子管超線性接法制作單端膽機電路 此線路前級采用6N9P-J接成SRPP線路，但略有改動，設有R4和R6串聯，在R4上形成的信號電壓Eg2經C2引入V2的柵極，調整R4的值可以調整Eg2，R4形成的自給柵負壓E1端為V2陰極
關鍵詞： 所屬欄目：音頻功放電路 -
多功能電子管麥景圖MC-275功率放大器電路
麥景圖275功放級的功放電子管采用KT88或6550來擔任，每個聲道輸出可達60W，非線性失真不大于1%，頻率響應從20Hz~30KHz，為±0．5dB。 :
關鍵詞： 所屬欄目：音頻功放電路 -
電子管Dynaco ST70功放電路的基本電路
電子管，是一種在氣密性封閉容器（一般為玻璃管）中產生電流傳導，利用電場對真空中的電子流的作用以獲得信號放大或振蕩的電子器件。早期應用于電視機、收音機擴音機等電子產品中，近年來逐漸被晶體管和集成電路
關鍵詞： 所屬欄目：音頻功放電路 -
電子管功放電路
電子管，是一種在氣密性封閉容器（一般為玻璃管）中產生電流傳導，利用電場對真空中的電子流的作用以獲得信號放大或振蕩的電子器件。早期應用于電視機、收音機擴音機等電子產品中，近年來逐漸被晶體管和集成電路
關鍵詞： 所屬欄目：音頻功放電路 -
合并式單端A類電子管功放電路設計
如圖所示為合并式單端A類電子管功放電路圖，本電路輸出功率：8W×2輸出阻抗：4Ω、8Ω輸入靈敏度：l.4V失真系數：2％頻率響應：25Hz-20kHz-3dB。電源功耗：120W。 :
關鍵詞： 所屬欄目：音頻功放電路 -
直熱式整流電子管燈絲抽頭高壓電路圖
電子管，是一種在氣密性封閉容器（一般為玻璃管）中產生電流傳導，利用電場對真空中的電子流的作用以獲得信號放大或振蕩的電子器件。早期應用于電視機、收音機擴音機等電子產品中，近年來逐漸被晶體管和集成電路
關鍵詞： 所屬欄目：音頻功放電路 -
直熱式整流電子管燈絲抽頭高壓電路圖
電子管，是一種在氣密性封閉容器（一般為玻璃管）中產生電流傳導，利用電場對真空中的電子流的作用以獲得信號放大或振蕩的電子器件。早期應用于電視機、收音機擴音機等電子產品中，近年來逐漸被晶體管和集成電路
關鍵詞： 所屬欄目：電路圖 -
簡要介紹電子管威廉姆斯功放的原理及其電路
電子管麥景圖MC-275（McIntosh 275）功率放大器電路圖 電子管馬蘭士一8功放機 電子管金牛VAA 70功放 電子管Dynaco ST70功放 電子管QUADll功放 電子管威廉姆斯功放 :
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
用于電子管功放的高壓倍壓電路原理圖
如圖所示為用于電子管功放的高壓倍壓電路，1100V高壓可供給211、811、845等高屏壓功放管使用。 :
關鍵詞：音響電路圖功放集成電路 所屬欄目：音頻功放電路 -
基于OPA2134設計耳機放大電路
OPA2134雙列8腳封裝，寬帶為8MHz，轉換速率為20V/us，輸入失調電壓為±0.5mv，具有8nv（HZ平方根）的噪聲密度，0.00008%的失真系數和20V/us的上升速度。 OPA2134其引腳功能如下：1、A放大器輸出；2、A放大器
關鍵詞： 所屬欄目：音頻功放電路 -

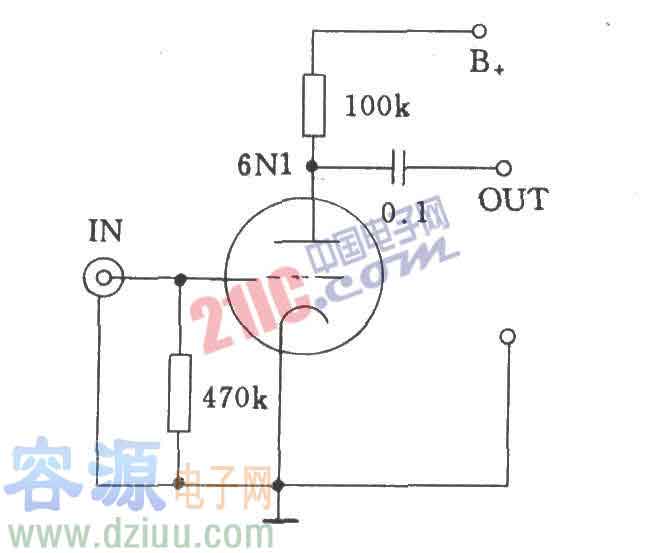

分壓式電子管的倒相電路應用
