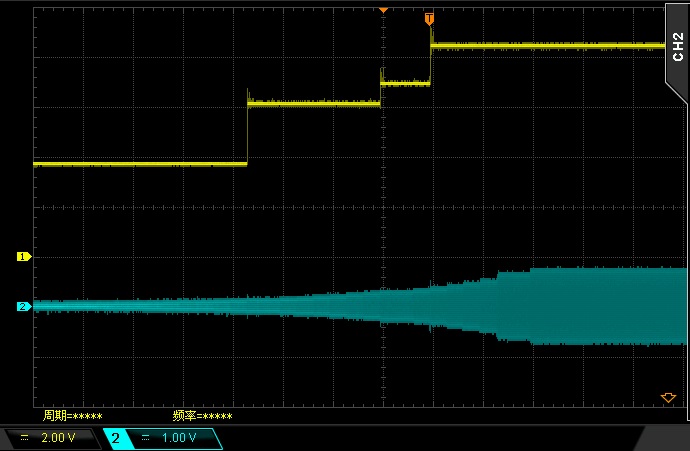

HT8731自適應動態升壓波形：

概述

HT8731是一款內置自適應H類升壓的單聲道D類音頻功率放大器，由鋰電池供電時，THD+N<1%、20-20kHz全頻段信號條件下，能連續輸出6W功率（4Ω負載）；另外，其還支持AB類模式。
HT8731內置的H類升壓，提供8.0V最大輸出電壓。其小音樂信號時不升壓，僅當功率較大時，提供一個適應輸出功率的電壓給D類功放，其可大幅提高系統效率，延長電池續航時間.
HT8731的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。HT8731提供兩種不同音樂體驗的ACF模式，以及ACF-Off 模式。
HT8731具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8731內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8731集成了輸出端過流保護、片內過溫保護等功能。

特性

・防削頂失真功能(防破音, Anti-Clipping Function,
ACF)
・免濾波器數字調制，直接驅動揚聲器
・輸出功率
6W (VBAT=3.3~4.2V, RL=4Ω, THD+N<1%, 20-20kHz
full band)
3W (VBAT=3.3~4.2V, RL=8Ω, THD+N<1%, 20-
20kHz full band
・VBAT供電范圍：3.0V至5.5V
・高效H類升壓功能
-自適應功放功率的升壓軌，延長電池播放時間
-可調節最大限流值，有效防止電池拉死
・AB/D類可切換
・保護功能:過流/過熱/欠壓異常保護功能
・無鉛封裝，SSOP10L-PP, QFN3×3-16L

應用

・藍牙/ Wi-Fi音箱・便攜式音箱
・智能音箱・智能家居

HT8731應用特性

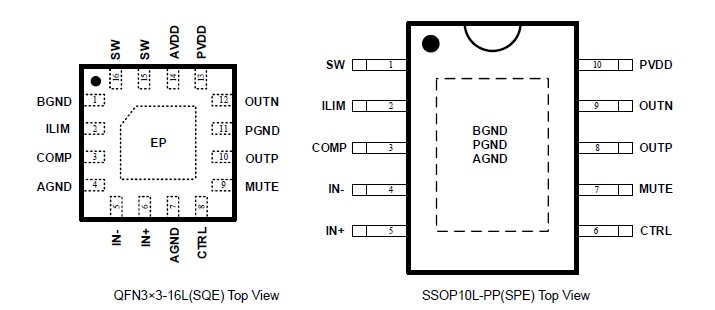

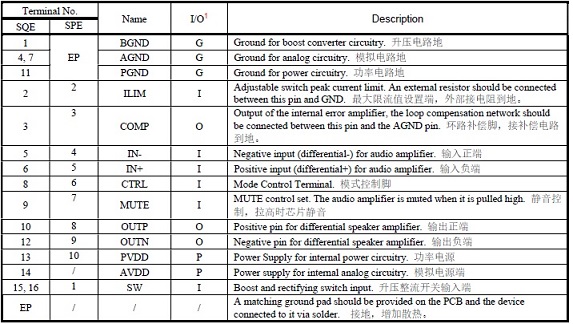

1. HT8731腳位圖以及管腳說明

2. 典型應用圖

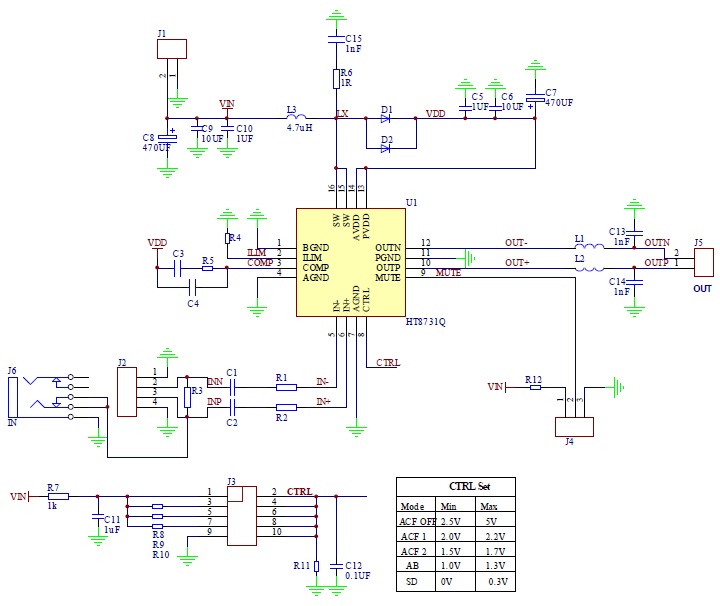

SQE (QFN3×3-16L)

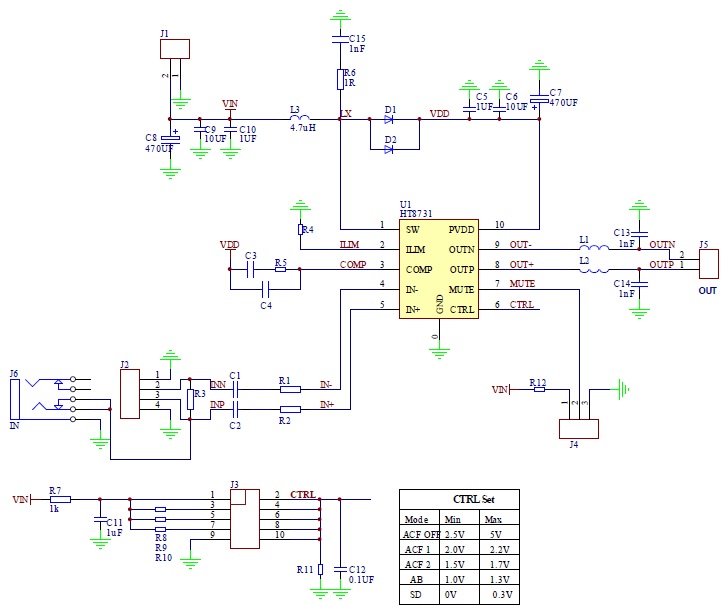

SPE (SSOP10L-PP)

3. HT8731DEMO板PCB頂層設計圖容－源－電－子－網－為你提供技術支持

非常感謝用戶yongfukang 的投稿！
