隔離放大器應用

ISO 4-20mA詳細技術資料：VX:一三六20225893
ISO 4-20mA典型應用：傳感器有電源供電，產生4-20mA電流環路。4-20mA隔離器（ISO 4-20mA）從傳感器工作回路中獲取能量，經過隔離后輸出有源4-20mA信號。

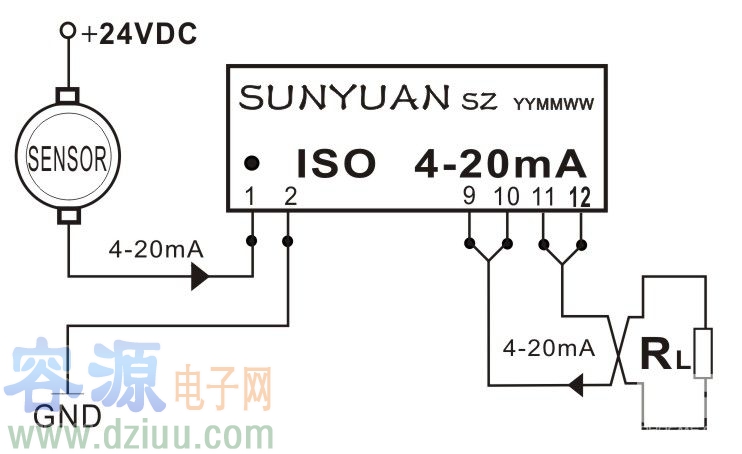

                                                  圖5：傳感器輸出兩線制(有源)信號隔離后接(無源)負載

2、兩線制無源型傳感器隔離配電器（輸出回路饋電控制型）：ISO 4-20mA-F
      ISO 4-20mA-F是一種兩線制無源型4-20mA隔離配電器。從PLC、DCS信號端口獲取電源（輸出回路饋電）并采集信號，給兩線制無源型傳感器、兩線制儀表隔離配電。
ISO 4-20mA-F采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%
ISO 4-20mA-F詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_37.html
ISO 4-20mA-F典型應用：4-20mA隔離配電器（ISO 4-20mA-F）和傳感器（Sensor）都無需單獨供電電源，從PLC、DCS信號端口獲取電源并采集信號進行隔離后給傳感器、兩線制儀表配電，環路采集4-20mA信號。

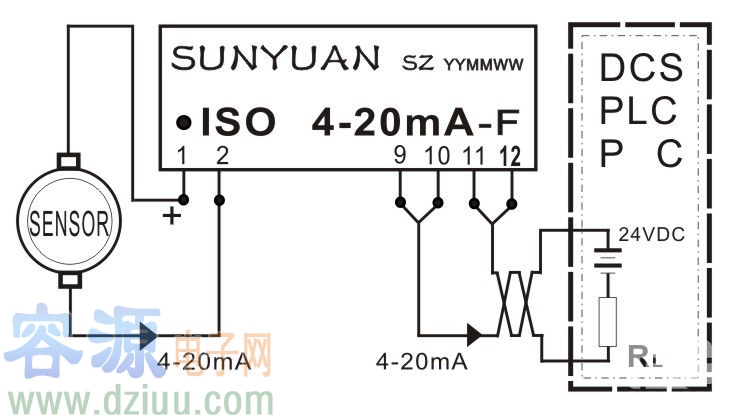

                              圖6：通過回路饋電兩線制無源型傳感器（無源）信號接（有源）負載

3、有源型傳感器信號隔離控制器（輸出回路饋電控制型）：ISO 4-20mA-E
      ISO 4-20mA-E是一種有源型傳感器4-20mA隔離控制器。從PLC、DCS信號端口獲取電源并采集信號，與傳感器輸出有源4-20mA信號經隔離控制輸出環路電流和接口的匹配，解決輸入輸出電源沖突問題。
ISO 4-20mA-E采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%
ISO 4-20mA-E詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_45.html
ISO 4-20mA-E典型應用：4-20mA隔離控制器（ISO 4-20mA-E）無需單獨供電電源，從PLC、DCS信號端口獲取電源并采集信號。將有源輸入的4-20mA轉換成無源輸出，完成信號隔離和環路接口的匹配，解決輸入輸出電源沖突問題。


                                 圖7：有源型傳感器輸出（有源）信號控制（有源）負載

4、 無源型兩線制交流轉直流(AC/DC)信號隔離變送器（輸出回路饋電控制型）：DIN ISO AC-O
       DIN ISO AC-O是一種將交流電流或電壓按線性比例隔離變送輸出標準模擬電流信號的新型檢測器件。用這種隔離變送器配以相應的顯示控制儀表或直接輸送到PLC/DCS系統，可實現交流電壓電流的測量和控制。該器件的輸出方式是針對24VDC和取樣電阻（兩線制儀表）相串聯的二線制供電回路來設計的，同當前常用的模擬量輸入接口板（上位機）、PCC、DCS及現場顯示控制儀表模擬量輸入端口相匹配。
       DIN ISO AC-O系列無源型兩線制交流信號隔離變送器采用高效能的回路竊電技術，無需獨立電源供電，輸入端與輸出端可達到3KVDC隔離。變送器采用兩線制回路供電輸出方式可省掉兩根電源線，簡化了系統的設計方案，降低用戶布線成本，可直接使用顯示控制儀表或DCS/FCS系統的信號回路提供電源。產品在電力遠程監控、電氣自動化、儀器儀表、軌道交通、工控智能化等領域廣泛應用。

DIN ISO AC-O 采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%
DIN ISO AC-O 詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_105.html

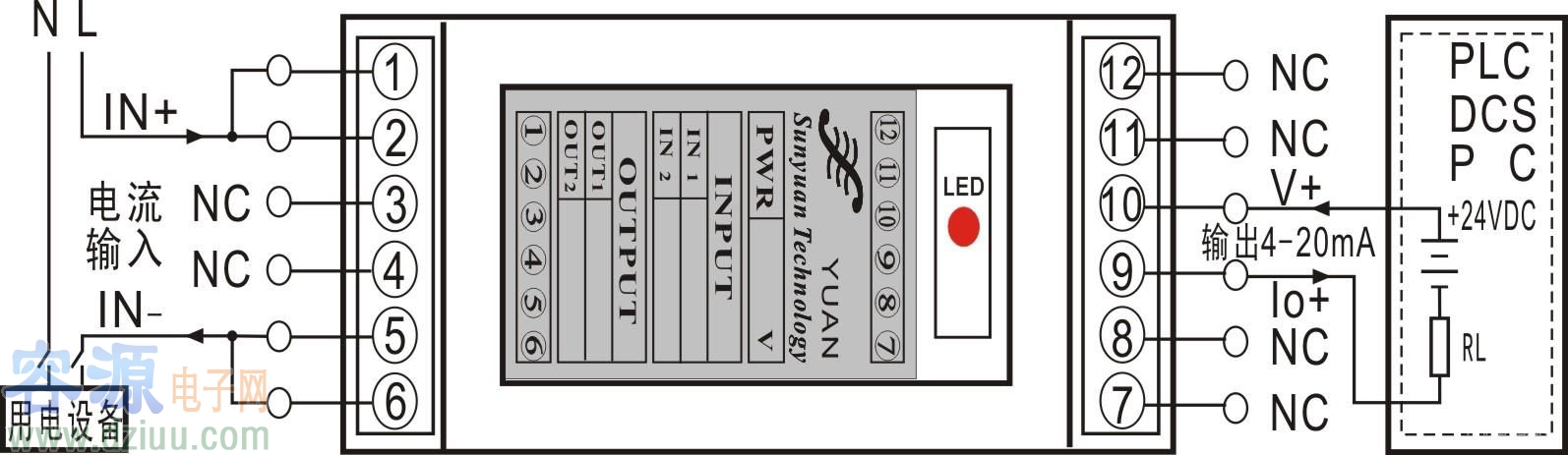

DIN ISO AC-O 典型應用：產品內部安裝的可調電阻用來調節或校正零點與滿度的精度。
產品出廠前已檢驗校正，用戶可直接使用。如需在現場匹配不同規格的儀器儀表，可通過調節產品側面零點、滿度多圈電位器進行零點與滿度的高精度校準。
