隔離放大器應用

時間:2021-06-15 14:09:56來源:順源網站作者:杜蓉萍點擊:次

隔離放大器和隔離變送器的工作原理是首先將傳感器、儀器儀表、PLC等發送與接收的標準信號或溫度、位移、頻率、轉速等專用信號通過半導體器件進行調制，再由光感或磁感器件進行隔離轉換變送，然后進行解調還原成精度、線性度一致的原有信號或變換成其它信號。無源型信號隔離器本身無需外接電源,其工作是依靠傳感器、PLC、DCS、FCS等傳遞的信號中分出電能量來工作的。工業現場傳感器與儀器儀表、PLC、等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選

圖8：典型應用1. 交流電流信號輸入，二線制4-20mA回路饋電輸出方式

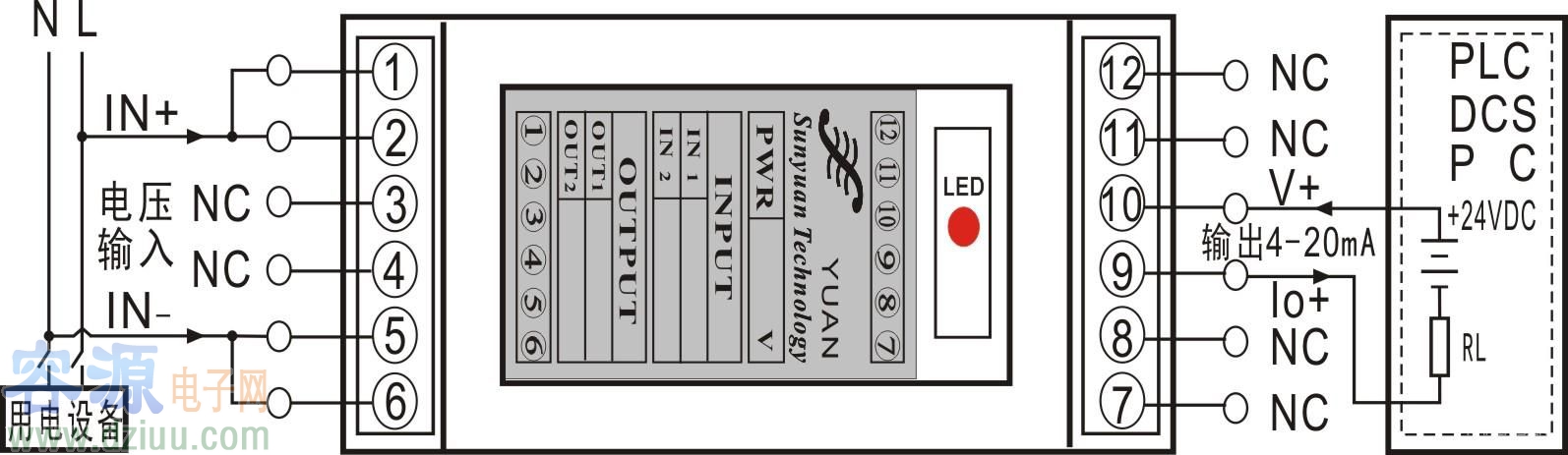

圖9：典型應用2. 交流電壓信號輸入，二線制4-20mA回路饋電輸出方式

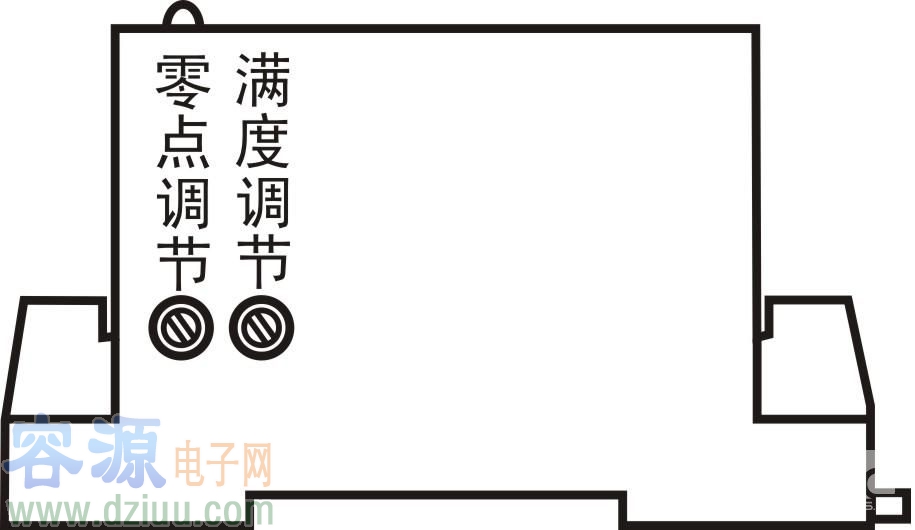

外型尺寸及調節功能描述（* 產品型號和接線圖打印在外殼上）

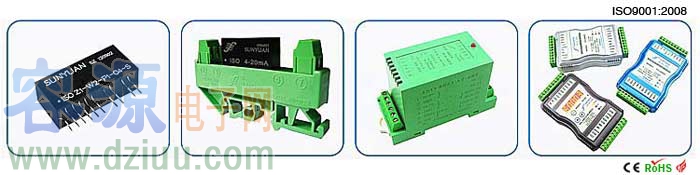

產品外形及安裝方式參考
