CD4514引腳圖及真值表

時間:2016-04-06 21:37:17來源:原創作者:admin 點擊:次

無

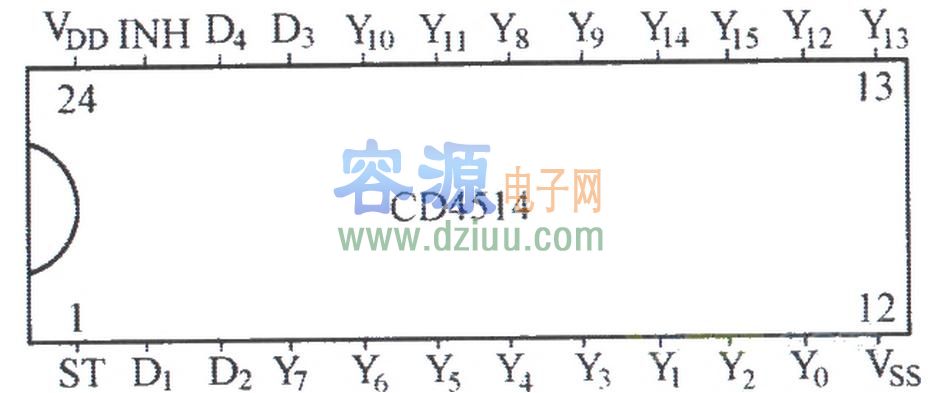

CD4514引腳圖及真值表如下： <<小提示：你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<小提示：你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》

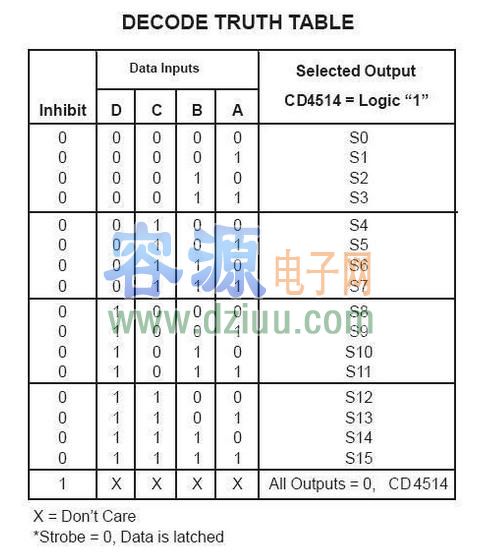

CD4514真值表： <<小提示：你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
