LM26001典型應用電路及參數
LM26001芯片介紹 LM26001芯片是一個開關穩壓器應用的高效率的要求與設計的待機模式。該器件具有低電流睡眠模式下維持輕負載條件和電流模式在寬輸入電壓范圍內精確調節控
LM26001芯片介紹
LM26001芯片是一個開關穩壓器應用的高效率的要求與設計的待機模式。該器件具有低電流睡眠模式下維持輕負載條件和電流模式在寬輸入電壓范圍內精確調節控制效率。靜態電流降至10μA的典型關斷模式下，小于40μA的睡眠模式。強制PWM模式也可用于禁用休眠模式。
LM26001芯片可以提供高達有固定的連續負載電流限制電流通過內置的N溝道開關，1.5A的。該器件有一個4.0V至38V的寬輸入電壓范圍，可以操作的輸入電壓在3V的電壓瞬態一樣低。
工作頻率可調，150千赫至500千赫和一個電阻，并且可以同步至一個外部時鐘。
其它特點包括電源良好，可調軟啟動，使能引腳，輸入欠壓保護，以及為減少元件數量內置自舉二極管。
LM26001原理方框圖

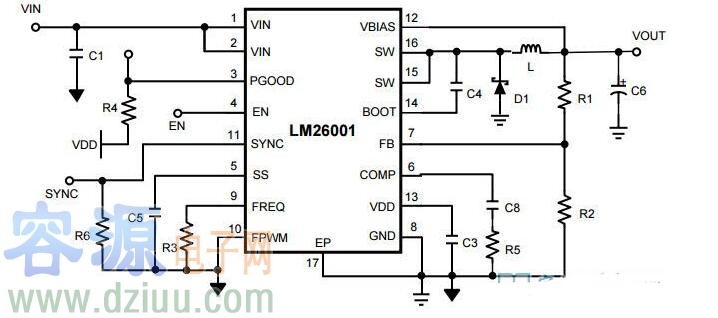

LM26001典型應用電路
本文地址：http://www.zskn.com.cn/ic/LM26001-1111.shtml
本文標簽:
.
頂一下
0%
返回首頁
0
0%
------分隔線----------------------------
-
LA6350大功率開關穩壓電源電路圖
LA6350大功率開關穩壓電源電路圖 電路如圖所示，電路采用該芯片制作的輸出電流可達10A,輸出電壓在5-12V內可調的實用大功率開關型穩壓電源。其工作原理為：220V交流電源經
關鍵詞：可調穩壓電源開關穩壓電源 所屬欄目：開關電源電路圖 -
555定時器組成升壓型開關穩壓器(圖文)

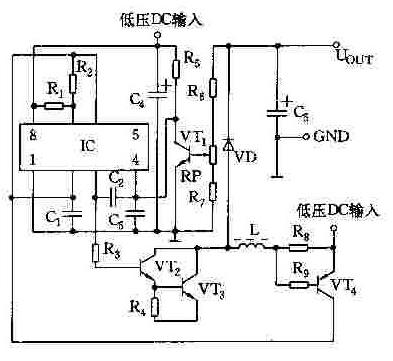

如圖3-47是用555定時器組成升壓型開關穩壓器。工作時，C1交替地放電。電阻R1設置最低開關頻率。當C充電時，經IC定時器的3腳驅動達林頓對管VT2,VT3供給電感線圈L形成電流回路。在電感L的電流達到由R8和VT4的基-射極所確定的導通電壓時，VT4的集電極電流會加速C1的充電。
