HT4182, HT4188升壓模式的充電管理IC
>>特點：
・高效的1.2A 800kHz開關模式同步升壓充電器5V輸入、7.2V電池、1A充電電流下，效率92%
・支持5V輸入, 給雙節串聯鋰電池充電4V-6V范圍內正常工作（最大極限16V）；4-4.5V自動調節輸入電流；6.2V過壓保護
・電池飽充電壓8.4V和8.7V可選
・自動動態電量平衡功能（HT4188）
・短路涓流/預充涓流/恒流/恒壓充電模式
・充電電流由外部電阻靈活調節
・LED狀態顯示
・保護：充電超時、芯片過熱反饋調節、過溫關斷、輸入過壓、輸入欠壓、輸出過流、輸出過壓、輸出短路、NTC溫度保護等
・SOP8L-PP, SOP16L-PP封裝
>>應用：
・音箱 ・POS機 ・電子煙 ・對講機 ・其他便攜式電子設備
>>相關型號及參數：
| 型 號 | 封 裝 | 標識料號 | 工作溫度范圍 | 包裝形式/最小包裝 |
| HT4182SPET | SOP8L-PP | HT4182SPE UVWXYZ |
-40℃～85℃ | 料管/100PCS |
| HT4182SPER | SOP8L-PP | HT4182SPE UVWXYZ |
-40℃～85℃ | 編帶/2500PCS |
| HT4188SPET | SOP16L-PP | HT4188SPE UVWXYZ |
-40℃～85℃ | 料管/50PCS |
| HT4188SPER | SOP16L-PP | HT4188SPE UVWXYZ |
-40℃～85℃ | 編帶/2500PCS |
HT4182, HT4188是一款5V輸入，升壓模式的充電管理IC,適用于雙節串聯鋰電池。其能自適應任意5V電源進行充電，并且由輸入過壓、欠壓保護。HT4182, HT4188采用同步升壓結構，內置MOSFET,外圍元件簡單。通過調節外部電阻，可任意調節充電電流，最大支持1.2A,效率超過90%。HT4182, HT4188具有多重保護功能:充電超時、芯片過熱反饋調節、過溫關斷、輸入過壓、輸入欠壓、輸出過流、輸出過壓、輸出短路、NTC溫度保護等。異常時，可通過LED進行異常指示。HT4188還提供自動動態電量平衡功能，在充電時，自動均衡充電電量以平衡兩節電池電壓，提高電池包壽命。
該產品提供SOP8L _PP, SOP16L-PP封裝。

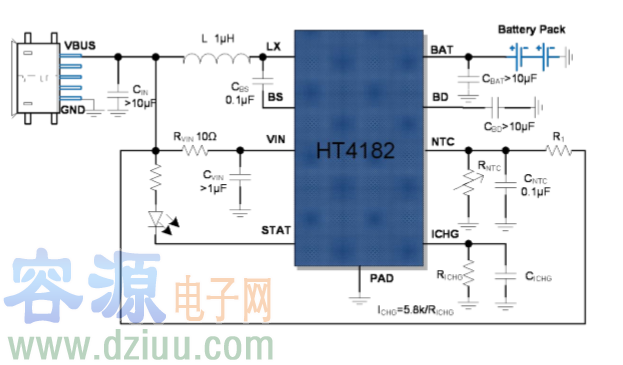

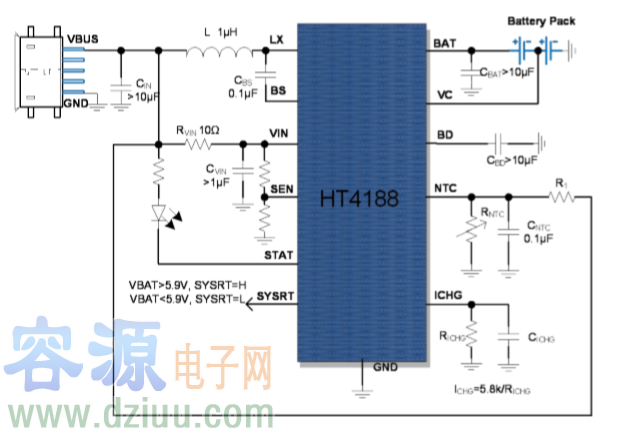

>>典型應用圖:

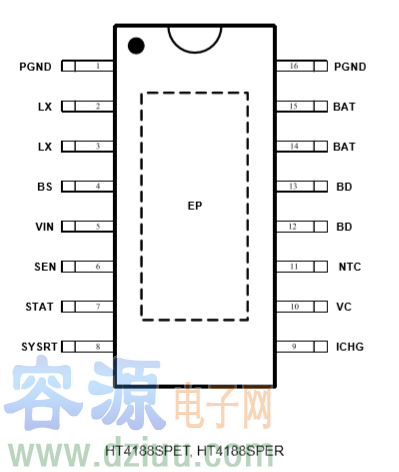

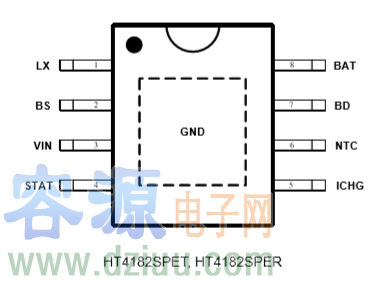

>>頂視圖:
容－源－電－子－網－為你提供技術支持
非常感謝用戶tae007 的投稿！
