TOP221開關電源電路設計攻略
時間:2015-01-19 22:33:47來源:原創 作者:admin 點擊:次
無
TOP221開關電源電路設計攻略

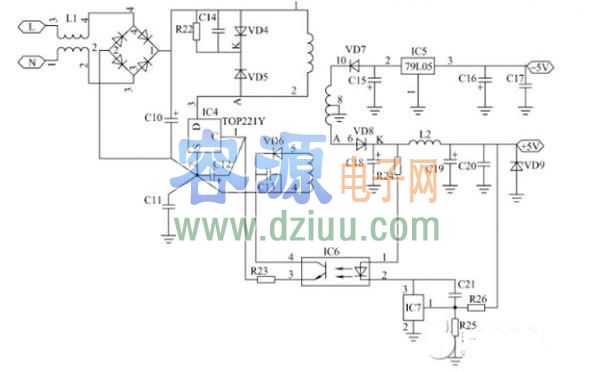

電路如圖
。其核心器件TOP221，三端高壓開關集成電路，其內部集成有電壓型脈寬調制振蕩器、基準電壓源、誤差放大器、高壓啟動限流電阻以及過熱等保護電路。此外在芯片上還集成有耐壓溝道功率場效應晶體管，驅動功耗小。
，該開關電源外圍元器件少，可靠性高。漏極接高壓，源極接零電位，控制極與零電位
接啟動電容。控制極的輸入電流大小將改變脈寬調制的占空比，當輸入電流
時占空比將減小。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
