13001應用電路：高亮度白光led燈電路圖

時間:2018-11-07 09:36:21來源:不詳作者:admin 點擊:次

本電路特點是全部應用散器件制作，沒有用到集成電路，其主要器件是13001三極管作為控制器件，電路元器件少，制作簡單，制作成功率高，電路圖如下：

高亮度白光led節能燈電路圖如下所示：

電子節能燈電路圖

容源電子網www.zskn.com.cn

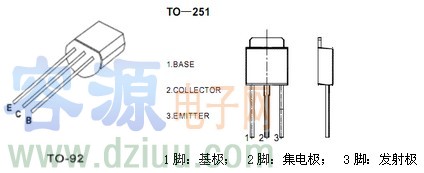

:13001參數：

基本參數：

Vcbo=500V；

Vceo=400V；

Vebo=9V；

Icm=1.5A；

Pcm=900mW

容－源－電－子－網－為你提供技術支持

本文地址：http://www.zskn.com.cn/led/15413219702375.shtml
