1.5v轉5v逆變器電路圖

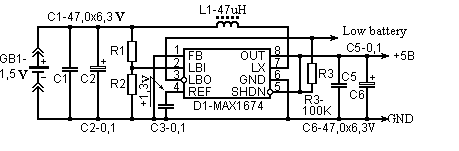

在許多情況下，能夠將1.5V轉換為5V非常方便。然后，您可以使用單節AA或AAA電池為微控制器或LED供電。由于具有特殊的IC，如MAXIM MAX1674或MAX7176，所以這樣做很簡單。這是一款升壓型DC-DC轉換器，可以將0.7V的電壓轉換為2V至5.5V的電壓。MAX1676已經預置了3.3V和5V引腳，這使得在3.3和5V電路中的集成更加容易。IC的耗散高達444mW。波紋管是將1.5V轉換為5V的電路。
假設我們需要獲得300mA的最大輸出電流，然后需要付出一些努力。因為輸出功率為5V 0.3A= 1.5W。假設效率為100％，那么從電池汲取的功率也將為1.5W。在1.5V電壓下，這將是1A電流。并非所有電池都能驅動此類電流。其他重要的部分是電感器。為此，需要具有高電流飽和度的電感器，這通常會導致尺寸增加。
*
如果電流超過300mA，則電感電感為47uH；
*
如果電流超過120mA，則電感電感為22uH；
*
如果電流超過70mA，則電感電感為10uH；
