充電器電路圖

無

無

無

無

現代生活中，電動車已很普遍，電動車充電器是一個易壞產品，工作電流大，電壓高，故障率很高，這和維修電視機開關電源是一樣的原理，只是充電器比電視機開關電源電流大些。電視開關電源有多組電壓輸出，而充電器只有一種輸出電壓，要維修電動車充電器和朋友還可以看看開關電源的原理及維修方法，其實是一樣的，本文將介紹電動車充電器故障維修方法，

無

無

無

無

無

無

無

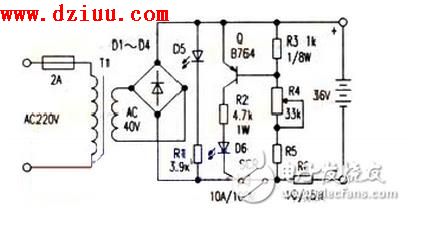

電路原理：AC220V市電經變壓器T1降壓，經D1-D4全波整流后，供給充電電路工作。當輸出端按正確極性接入設定的被充電瓶后，若整流輸出脈動電壓的每個半波峰值超過電瓶的輸出電壓，則可控硅SCR經Q的集電極電流觸發導通，電流經可控硅給電瓶充電。脈動電壓接近電瓶電壓時，可控硅關斷，停止充電。調節R4，可調節晶體管Q的導通電壓，可將R4由大到小到Q導通能觸發可控硅（導通）。圖中發光管D5用作電源指示，而D6用作充電指示。

無

無

無

無

無

使用DC3842 36V電動車輸出充電器電路圖
