簡單易制的小型快速充電器
一、電路原理介紹 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
這款可
完成二節5號或7號電池進行充電的小型快速充電器，配有充電指示燈對充電
進行指示，當電池電量不足時，指示燈較亮，隨著電量的不斷補充，指示燈的亮度不斷下降。
當充電完成后，指示燈熄滅。該充電器具有開始大電流快充，之后小電流慢充的自動調節功能，對充電電池具有較好的保護作用。

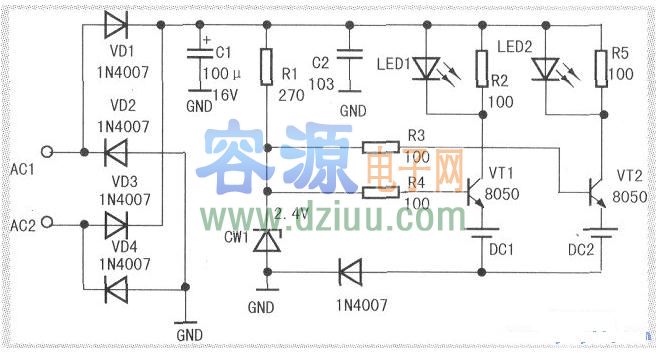

下圖是這款充電器原理圖，電源經變壓器降壓后從ACl和AC2端接入，經全波整流，電容濾波后為充電器提供電源。電源經R1向兩只充電開關三極管提供基極電流，CWl始終將二只三極管的基極電壓保持在2．4V左右，當接入充電電池后，充電回路被接通，以DCl為例，
VTl的發射極電壓決定于電池的電壓，基極電壓又保持在穩定值上，當電池電壓較低時，加于VTl發射結上的電壓就大，集電極充電電流較大，發光二極管亮度也大，隨著電池電量的不斷補充，電池電壓不斷升高，加于vTl發射結的電壓不斷下降，充電電流就不斷減小，當電流電量充足后，當VTl發射極電位低于基極電位0．5V時，VTl截止，充電結束，充電指示燈熄滅。
即使忘記將電池取下，也不會
過充電而損壞充電電池，對于DC2的充電
，與前述過程基本一致，
本充電器整個充電過程都能根據電池的電量自動調充電電流的功能。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�
二、安裝說明 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�
1、二極管和三極管在安裝時，
要注意極性不要插反，嚴格按線路板上的標識插裝：
2、瓷片電容和電阻沒有方向。只要按具體
安裝
；
3、電解電容安裝時注意極性，在沒有剪腳前，電容二個引腳中，長的一根為正，短的為負，安裝時須特別注意；
4、電池正極片安裝時，先上一下錫，在線路板上也上好錫，安裝的方向與其他元件相反，伸出部分應在線路板的焊接面，焊接時
器件面積大，注意不要燙手。
安裝時，最好用鉗子夾住金屬部分讓其定位，然后再進行焊接，金屬部分面積大，散熱快，有條件的話最好用一把60W的電烙鐵進行焊接，這樣焊的時間較短，不容－源－電－子－網－為你提供技術支持
