100W逆變電源電路制作

本裝置電路簡單，易于調試，性能可靠，逆變和充電自動轉換，帶電瓶電量指示。使用了大功率VMOS管，故效率高而成本又較低，適合電子愛好者組裝。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　工作原理
100WVMOS管逆變電源


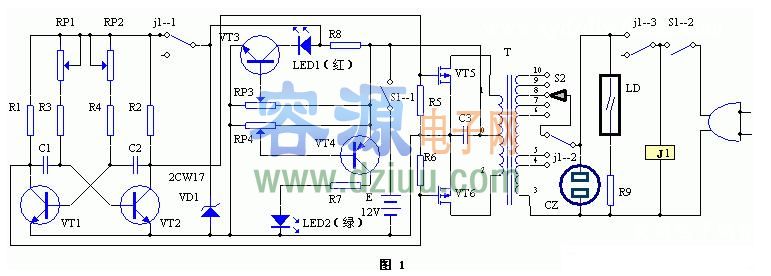

　　電路工作原理見圖1（）。VT1和VT2構成多諧振蕩器，振蕩頻率為5Hz。當電壓下降時，為使頻率不變，振蕩器由穩壓管VD1穩壓后供電。多諧振蕩器輸出輸出的方波電壓，直接推動VMOS大功率管，經變壓器升壓后的220V交流電從插座CZ引出。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
　　繼電器J1用于逆變和充電的自動轉換。當電網送電時，J1通電，則J1－3接通電網電源，J1－2從變壓器T的⑧腳跳到⑤腳，使變壓器①、②對0腳產生15V的交流電壓，J1－1斷開多諧振蕩器電源，VMOS管柵極電壓為零，VMOS管相當于二極管，15V交流電經VMOS管全波整流后對電瓶充電。LED1是充電結束指示，LED2是放電完畢指示。氖燈LD指示高電壓。當電網送電但電瓶已充足，或雖停電但不需逆變器工作時，關斷電源開關S1。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

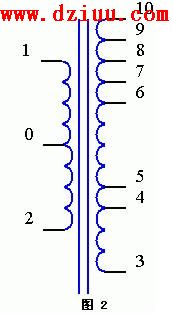

　　當元件焊接完成檢查無誤時，接通12V電源，電路應能起振，用示波器觀察VT1、VT2集電極電壓波形，調節RP1、RP2使之為50Hz，并且波形對稱。改變電源電壓，調節RP3使LED1在電源電壓為16.8V時點亮，電源電壓在16V以下時熄滅。調節RP4使LED2在電源電壓大于11V時點亮，小于10.5V時熄滅。2CW17應滿足當電源電壓在10.5－17V時均能向多諧振蕩器提供9V直流電壓。電路部分不需調試。變壓器的鐵芯截面積應不小于10cm2，繞線數據見圖2（繞制數據見上表）。當③腳和⑧腳加220V交流電時，0－1和0－2端電壓為11V；⑦、⑥、⑨、⑩腳是為調節逆變電壓而設計的；當③腳與⑤腳加220V交流電，0－1和0－2端電壓為15V，用于對電瓶電量的補充；③腳和④腳加220V交流電時，0－1和0－2端電壓為17V，用于對放電完畢的電瓶進行快速充電。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
　　電網停電時，逆變器會自動投入運行，逆變電壓從插座引出，打開電源開關，氖燈應發光，LED2也應發光（綠）。當綠光熄滅時，表示電瓶電量已放完，應停止使用逆變器。要注意的是電瓶不能長期虧電，也不能充足后長期不用，一星期應放電1小時左右，放完后要及時充足電。一、兩個月要徹底放電一次，放完電后也要及時充足電備用。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
