數字電位器選型介紹(圖文)

數字電位器與機械電位器相比最大的優點在于數字電位器的使用壽命。

一般的機械電位器使用壽命較低，很多使用數千次后就出現磨損，失效等異常。

而數字電位器一般以百萬次為單位。

【數字電位器選型】
數字電位器的選型主要考慮電位器的個數，滑片的數目即有多少級，電阻的阻值，有沒有緩沖觸頭，能否記憶掉電時的位置，封裝等等。
對于你的系統中如果需要多個數字電位器的話，可以考慮選型集成多個數字電位器的芯片，如CAT5221，CAT5241等；
如果你的系統要求電位器的分辨率要求比較高的話，可以選擇滑片數目多一些的電位器，比如CAT5251等，當然，也可以使用兩個數字電位器串聯達到這個目的；
對于帶緩沖器輸出的電位器，輸出是一個電壓值，而不是一個電阻值，所以如果用于運放反饋回路上的電阻的話，是不合適的，這個時候應該選擇不帶緩沖器的；
如果你的系統重新上電時，希望能阻值能夠恢復上一次掉電時的阻值，則要選擇非易失性的數字電位器；
對于變化的信號，還要考慮器件的頻率響應相關參數。



選擇數字電位器應考慮的方面很多，電位器的個數，滑片的數目即有多少級，電阻的阻值，有沒有緩沖觸頭，能否記憶掉電時的位置，封裝等。相似于3386電位器的封裝及特點，總的來說數字電位器選型主要還是從以下三點進行考慮。

1、數字電位器抽頭的變化形式：系統重新通電時，阻值能夠恢復上一次掉電時的阻值，則要選擇非易失性的數字電位器。

2、數字電位器電壓：帶緩沖器輸出的電位器，輸出是一個電壓值，而不是一個電阻值，這時應該選擇不帶緩沖器的。

3、數字電位器分辨率：如果系統對分辨率要求比較高，可選擇滑片數目多一些的電位器，或者使用兩個數字電位器串聯達到其目的。

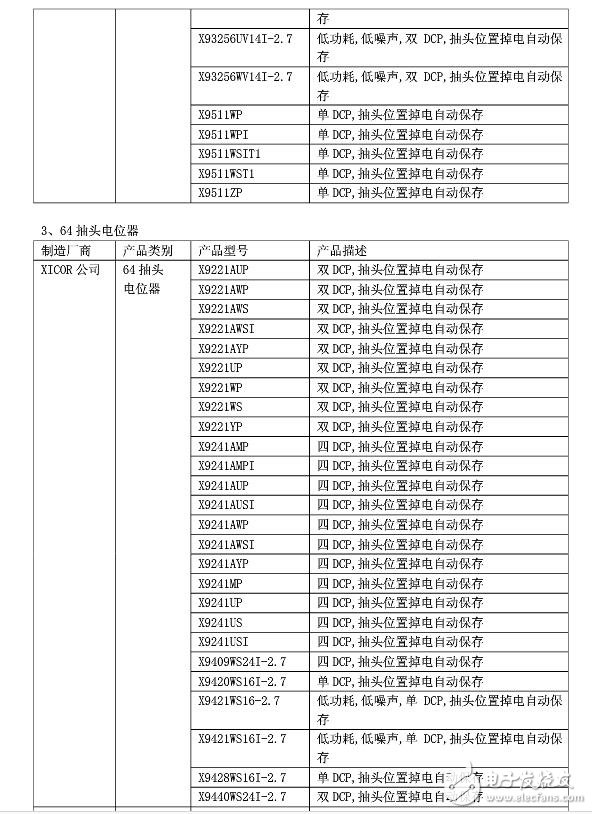

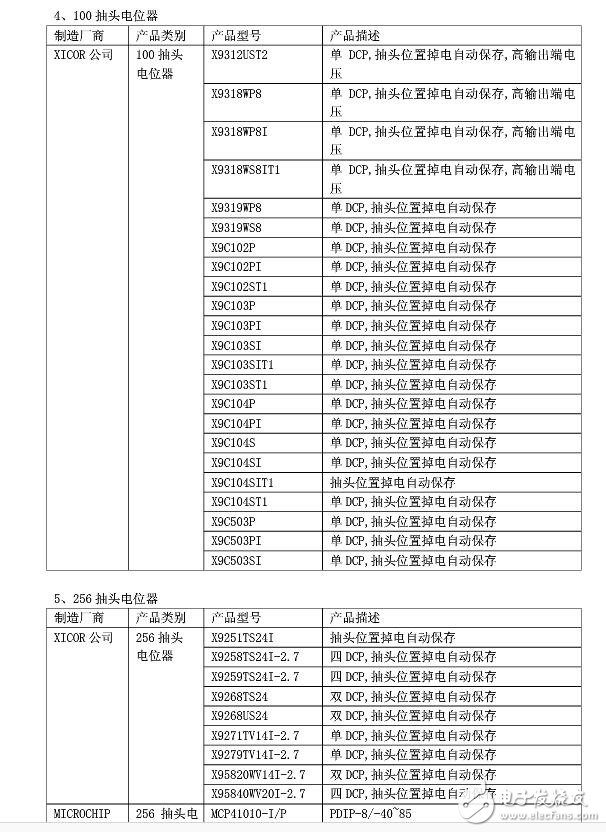

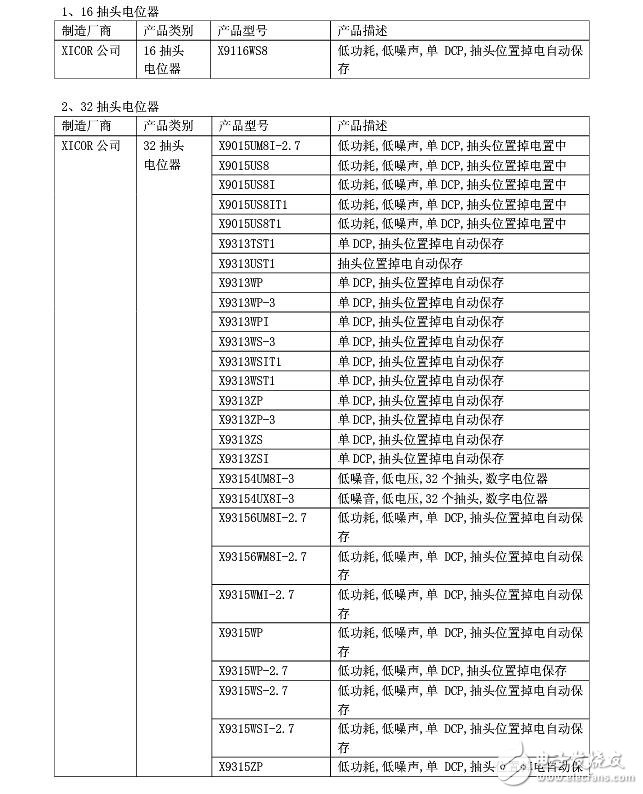

數字電位器芯片型號總結
