電感線圈也是家用電器、儀器儀表及其他電子產品中常用的元件之一，是利用電磁感應的原理進行工作的電子元器件。它的電特性和電容器相反，“通低頻，阻高頻”。高頻信號通過電感線圈時會遇到很大的阻力，很難通過;而對低頻信號通過它時所呈現的阻力則比較小，即低頻信號可以較容易的通過它。電感線圈對直流電的電阻幾乎為零。

電感線圈的應用種類及主要性能參數

在電子電路中，電感線圈主要是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路的作用。

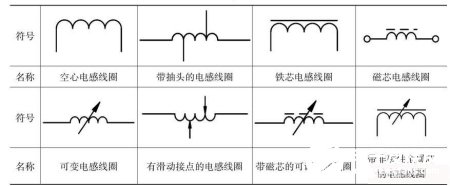

在電路圖中，電感線圈用字母L表示。

電感線圈的分類：

電感線圈的種類很多，分類方法各不相同。

按線心分類，可分為空心電感線圈、磁心電感線圈、鐵芯電感線圈和銅心電感線圈。

按安裝的形式分類，它可分為立式、臥式電感線圈。

按工作頻率分類，它可分為高頻電感線圈、中頻電感線圈、低頻電感線圈。

按用途分類，它可分為電源濾波線圈、高頻濾波線圈、高頻阻流線圈、低頻阻流線圈、行偏轉線圈、場偏轉線圈、行振蕩線圈、行線性校正線圈、本機振蕩線圈、高頻振蕩線圈。

按電感量是否可調分類，它可分為固定電感線圈、可變電感線圈、微調電感線圈。

按繞制方式及其結構分類，它可分為單層、多層、蜂房式、有骨架式和無骨架式電感線圈。

電感器的型號命名方法：電感線圈的型號主要是由主稱、特征、型式、區別代號四部分組成：

第一部分：主稱，用L表示線圈，ZL表示阻流圈;

第二部分：特征，用G表示高頻;

第三部分：型式，用X表示小型;

第四部分：區別代號，用字母A、B、C等。

例如，LGX表示小塑高頻電感線圈。

電感線圈的主要特性參數：

1.電感量

電感量是指電感線圈通過電流時，產生自感能力的大小。

電感量的單位為亨利，用字母H表示。常用的單位是毫亨（mH）、微亨（μH）。它們的換算關系為：

2.品質因數

電感線圈中儲存能量與消耗能量的比值稱為品質因數，又稱Q值，其定義式為：

式中，w為T作角頻率，L為線圈電感量，R為為線圈的總損耗電阻。

3.額定電流

電感線圈的額定電流是指電感線圈在正常工作時，允許通過的最大電流。額定電流是高頻、低頻阻流線圈和大功率諧振線圈的重要參數。

4.分布電容

分布電容是指線圈匝與匝之間形成的電容，即由空氣、導線的絕緣層、骨架所形成的電容。這些電容的總和與電感線圈本身的電阻構成一個諧振電路，產生一定額率的諧振，降低電感線圈電感量的穩定性，使Q值降低，通常應減小分布電容。為減小電感線圈的分布電容，一般都采用了不同的統制方法，如采用間繞法、蜂房式繞法等。
