物體檢測基于OH003 OH004的設計

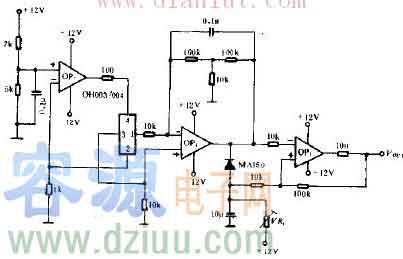

如圖所示為OH003 OH004的物體檢測電路。該電路是用恒流電流驅動霍爾器件的實例，由OP1供給霍爾器件的偏執電流。
霍爾器件用恒流驅動時，Vh跟載流子濃度的溫度特性有關，反之，以恒壓驅動時，載流子的遷移率溫度特性決定Vh的溫度特性。
無磁場時，霍爾器件的輸出電壓應為零，但由于器件形狀稍有不平衡，輸出電壓 不為零，該電壓稱不平衡電壓，應當作檢測電路的偏執電壓。不平衡電壓的表示方法有兩種，一是在一定條件下所得的不平衡電壓按原樣表示，二是用不平衡電壓跟霍爾電壓之比的不平衡率表示，霍爾器件本身的不平衡電壓盡管小，但也應考慮霍爾器件安裝位置不同產生的偏執電壓，盡量消除偏執電壓，應用VR1調整檢測電平。
霍爾器件檢測磁性的方法僅限于檢測磁體或者磁性體的物體。但是器件和檢測物體之間除磁性體外，還可能檢測出一些異物存在。出了用作檢測上述物體的傳感器外，霍爾器件還有很廣泛的應用范圍。
