pcb制板用什么軟件最好，自學pcb設計必備軟件推薦
第一款PCB制板軟件：Altium Designer
大多數PCB工程師接觸的設計軟件基本是從AD開始的，AD作為簡單易學的基礎入門級硬件設計軟件，它適合用來繪制簡單的單雙面板及四六層板，通過原理圖設計、電路仿真、PCB繪制、信號完整性分析等多方面技術的完美融合，使PCB工程師可以輕松地進行設計，若能熟練使用這個軟件，將會大大提高電路設計的質量與效率。

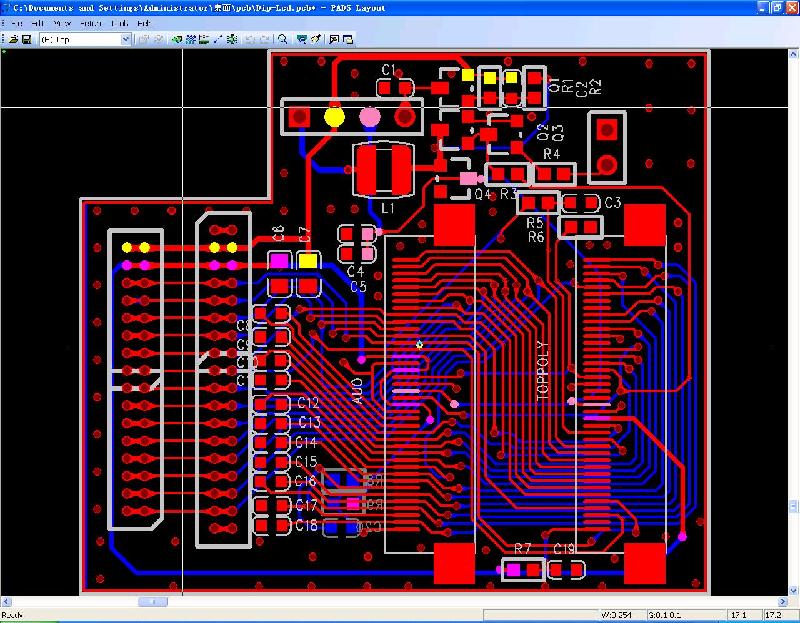

第二款PCB制板軟件：PADS
使用這款軟件的人群比較多，好用、簡單、易上手，相對來說比Protel更加便捷易操作，這款軟件比較適合中低端設計，堪稱中低端中的王者。他的特點是容易與原理圖交互，不像Allegro有時原理圖與PCB連不上，此外，還支持實時修改網絡，適合于改動不大或是簡單板的走線。
第三款PCB制板軟件：Cadence allegro
這款軟件最大的優勢在于修線非常方便，偏向于智能化，能實時顯示DRC。此外，貼線方面也比較方便，走線和繞線都很方便。如今，團隊化的優勢越來越明顯，Allegro在多人合作上比其他PCB軟件更具優勢。
以上就是我們常見的三款適合設計小白使用的PCB軟件，閱讀完成的小伙伴們趕緊去試試吧！
