LM324的應用電路圖

時間:2018-12-12 11:50:08來源:網絡作者:電子愛好者點擊:次

　　LM324系列運算放大器是價格便宜的帶差動輸入功能的四運算放大器。可工作在單電源下，電壓范圍是3.0V-32V或16V.　　LM324的特點：　　1.短跑保護輸出　　2.真差動輸入級　　3.可單電源工

　　LM324系列運算放大器是價格便宜的帶差動輸入功能的四運算放大器。可工作在單電源下，電壓范圍是3.0V-32V或16V.

　　LM324的特點：

　　1.短跑保護輸出

　　2.真差動輸入級

　　3.可單電源工作：3V-32V

　　4.低偏置電流：最大100nA（LM324A）

　　5.每封裝含四個運算放大器。

　　6.具有內部補償的功能。

　　7.共模范圍擴展到負電源

　　8.行業標準的引腳排列

　　9.輸入端具有靜電保護功能

　　LM324應用電路圖：

　　1.LM324電壓參考電路圖

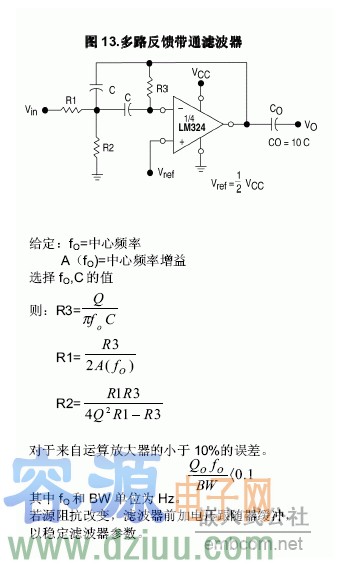

　　2.LM324多路反饋帶通濾波器電路圖

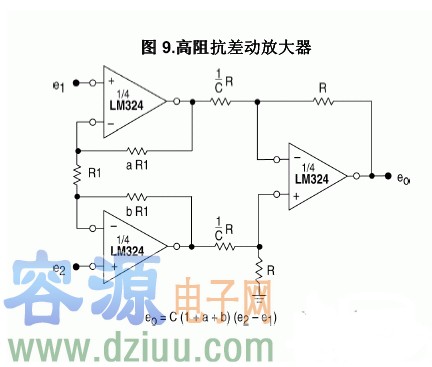

　　3.LM324高阻抗差動放大器電路圖

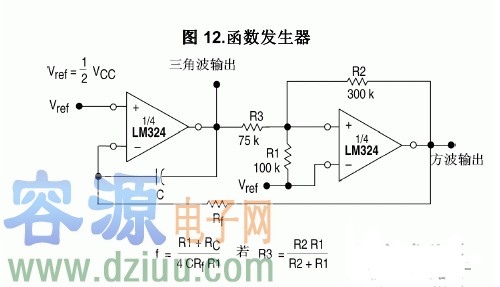

　　4.LM324函數發生器電路圖

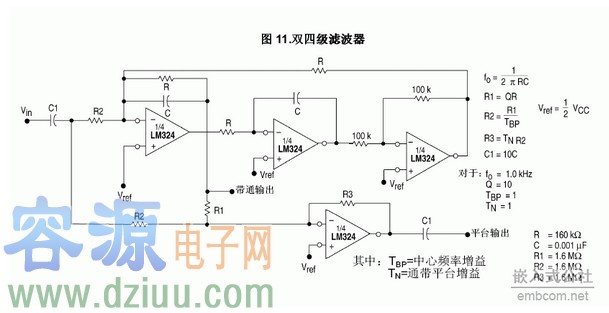

　　5.LM324雙四級濾波器

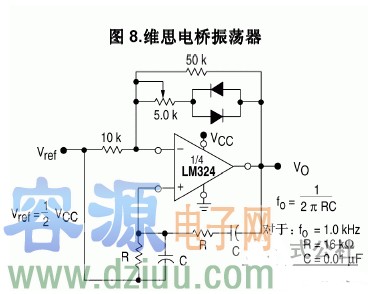

　　6.LM324維思電橋振蕩器電路圖

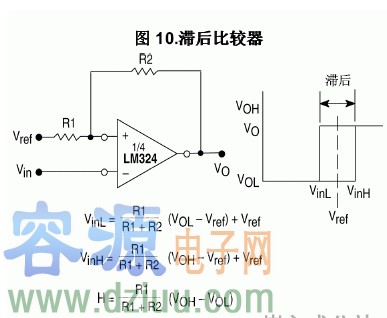

　　7.LM324滯后比較器電路圖
