利用Altium簡化多相和多模塊電路板設計創建過程

時間:2018-12-21 11:08:34來源:網絡作者:admin 點擊:次

隨著汽車和工業電力需求的增加，針對多相及基于模塊化設計的需求也在增加。多相或多模塊電路板的設計過程繁冗而耗時。在這篇AlTIum技巧文章中，將介紹如何輕松復制、粘貼現有原理圖和布局，

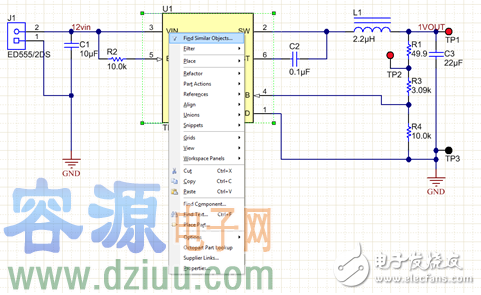

　　步驟7：右鍵單擊U1（新表），然后選擇Find Similar Objects（查找相似對象）（圖6）。在彈出的菜單中點擊確定。

　　圖6：步驟7的屏幕截圖

　　Altium將突出顯示原理圖上的所有組件，并打開SCH Inspector窗口。

　　步驟8：單擊Component Designator（組件標示符）右邊的“。。.”按鈕（圖7）。

　　圖7：步驟8的屏幕截圖

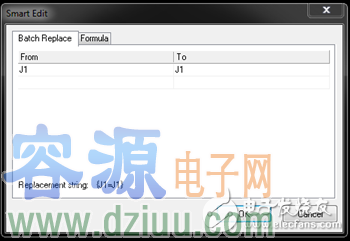

　　步驟9：在Smart Edit（智能編輯）窗口中，單擊Formula（公式）選項卡（圖8）。

　　圖8：步驟9的屏幕截圖容－源－電－子－網－為你提供技術支持
