基于SG3909的閃光燈電路圖

本文介紹基于SG3909的閃光燈電路圖如下：

SG3909的工作電壓可以從1.5V到5V，自身功耗低，可以用太陽能電池板供電，但要好太陽能畜電的問題；成本很低，而且亮度也好。

   下面是SG3909閃光燈電路圖應用

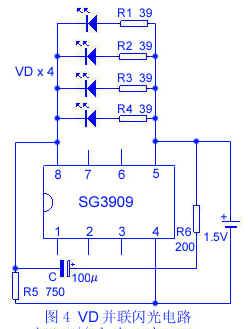

上面只是一種應用電路圖，自己可以設計出更多的電路，從上圖可以看出，只有一個發光二極管，不過沒有關系，自己可以并聯發光二極管上去，發光二極管太多，可以用三極管做一個驅動電路，來驅動的發光二極管。下面的圖多個發光二極管應用電路。不自己做驅動電路。
