分享幾款膽前級電路及制作

分享幾款膽前級電路及制作   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

近幾年,膽機又被人們認可和接受,在發燒圈也掀起了一股膽機制作熱潮｡而在膽機中,膽前級因線路簡單,調試,因而制作成功率較高｡發燒友大多數已擁有性能不錯的晶體管后級,搭配一臺極品膽前級,可以幫助你迅速進入發燒境界｡   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

“前膽后石”組合或許更適合大多數發燒友的口味｡這里推薦幾款極品膽前級電路供發燒友參考｡以下電路均為雙聲道設計,僅給出一個聲道的主體電路,另一聲道圖略｡    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 1.馬碲斯膽前級     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    原理圖如圖1｡該線路仿英國馬碲斯“Reference”電子管前級,馬碲斯膽前級是以其卓而不群的設計觀念,至純至真一塵不染的透明音質聞名于世｡其線路是膽前級中性價比較高,也是最易裝配的一種｡其用12AX7與12AT7作兩級放大,具有輸出電流大､全頻表現平均､分析力高､音質感強等特點｡

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。


    發燒友還可采用并管的方法來摩此電路(可參考介紹的JADIS電路),左右聲道各用一只12AX7與12AT7放大(外圍電阻稍作),其聲道分離度更高,音色更美｡    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

2.改進型馬蘭士7膽前級     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

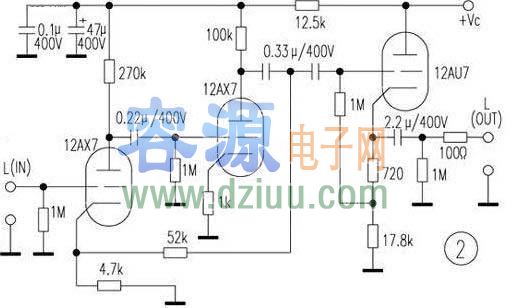

    原理如圖2｡該線路用12AX7作兩級放大,后接12AU7陰級跟隨器信號緩沖｡眾所周知,馬蘭士7膽前級以其中頻甜美而著稱｡但其分析力及高低頻延伸度欠佳｡針對傳統馬蘭士7膽前級的不足,對耦合電容容量的選取以及負反饋環路的選取作了｡改進后的馬蘭士7膽前級,高､低頻重放有了的延伸度和力度感,但中頻更佳｡該膽前級最適合聽人聲與弦樂｡
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。


 3.和田茂氏膽前級     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    原理圖如圖3｡   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

針對傳統馬蘭士7電路的不足,日本人和田茂在馬蘭士7電路基礎上進行改進,改進后的電路稱之為和田茂氏電路｡其主要特點是用 SRPP電路代替了馬蘭士7電路的陰極跟隨器｡SRPP輸出級并沒有電壓放大作用,只是一個緩沖級使用,比起普通的陰極輸出器其驅動負載能力更強｡在音色,它保持了馬蘭士7線路中頻甜潤的特色,其分析力與高､低頻響應比馬蘭士7較佳,信噪比較高,該電路所用的電子管也可改用 12AT7｡    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。<



 4.JADIS膽前級    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

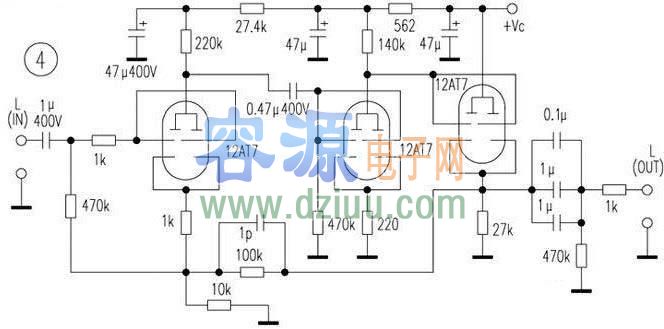

    原理圖如圖4｡該線路取自法國“JADIS JP2000”旗艦前級經典線路｡其采用12AT7作兩級電壓放大,并用12AT7作陰極輸出｡使前后級阻抗能很好地匹配,并提高負載能力｡得到較大的輸出電流和較低的輸出阻抗,該電路將雙三極管并聯使用,這也是其特點之一,其音質醇和通透,比馬蘭士7更具有濃烈的音樂味,高頻與低頻也明顯勝于馬蘭士 7,最適合欣賞古典音樂｡
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

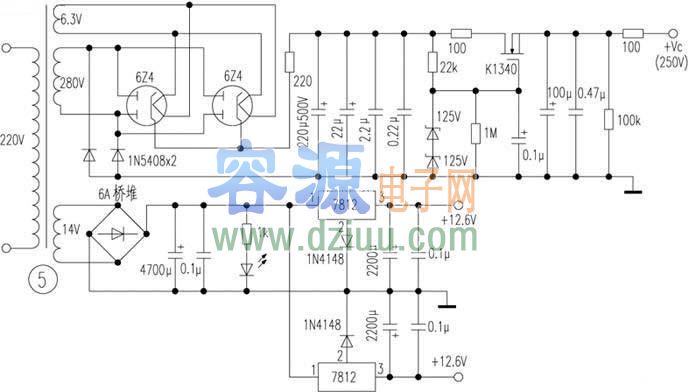

  圖5是一款簡單易制､性能出眾的膽機穩壓電源｡該線路結合了電子管與晶體管的特點,取長補短,也降低了電源變壓器的工藝要求｡高壓采用日立場效應管穩壓,燈絲采用直流+12.6V供電可進一步降低整機噪聲,膽前級除改進型馬蘭士7外(該板為膽整流､膽穩壓､主板､電源一體化大板雙面鍍金設計)均可與該電源板搭配使用｡
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。



    對膽機制作,發燒友特別推崇搭棚焊接法｡但對初學者而言,成功率不高,噪聲較難,且純手工制作,產量不大,不適合批量生產｡筆者認為:膽機要想得到普及,應走與線路板裝配生產相結合之路｡筆者使用的線路板由專業線路板廠家制作,主板為加厚雙面孔化鍍金玻璃纖維板,而電源板為單面玻璃纖維板,便于摩機｡   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

板上印字清晰,只要稍懂無線電基礎知識,哪怕你從未裝配過膽機,按印板所標數值裝配,確保你一次裝配成功,所裝整機的性噪比均達到或超過搭棚焊接的同類產品｡夜深人靜時把音量旋至最大,耳貼近音箱僅聽到輕微的膽管本底熱噪聲｡    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    俗話說:“好馬配金鞍”｡膽機制作中,元器件的選取也至關重要,為確保質量,建議均采用全新器件制作｡筆者使用廠家提供的套件,電子管為國產出口型產品, 電阻為2W､3W美國電阻,如DALE電阻､AB碳阻等｡而電容4.7μF/400V以下則選用音樂味濃的法國蘇倫大SMKP電容,電解則選用   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

ELNA､ ERO､SAMWHA､Rubycon等品牌｡變壓器則有A級材料制作的100WE型和R型兩種規格可供發燒友選擇｡對于相關部件如音源選擇､音量控制, 也有多種方案可供選擇,如繼電器音源切換,手動音量控制板､頂級音量遙控板(繼電器切換不同阻值的光敏電阻),鍍金輸入､輸出端子､豪華機箱等,這樣組裝的整機,無論音質或外觀都毫不遜色于高品機,改變了“土炮”產品登不了大雅之堂的局面｡    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    裝配時,參考原理圖,采用含銀量較高的優質焊錫絲把元件焊在線路板上(電子管管座)裝好主板及電源板,用萬用表測量電源板輸出直流高壓應在+250V左右,燈絲電壓應在+12.6V,若電壓正常,檢查主板元件裝配無誤后,裝好主板電子管,連接好電源線及輸入輸出插座試音｡若試音正常后,把器件安裝到膽前級機箱內｡整機組裝完成后,就可以慢慢品味發燒膽機的醉人音色!   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
