              介紹T6668應用電路

              時間:2011-04-05 19:50:24來源:原創 作者:admin 點擊:

              介紹T6668應用電路

              T6668是采用 ADM方式的語音錄制與再生芯片 ,內部功能很強 《版權聲明:本文由www.zskn.com.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

              T6668內部主要如下五大部分:
              1)話筒放大器
              由CMOS反相器構成,但取消了外接高阻值反饋電阻,從而簡化了外電路。
              2)ADM分解合成回路、A/D變換器
              負責模擬信號的分解和數字信號的合成。采用的語音分解方法為ADM法。
              3)時鐘控制電路、地址計算器、DRAM接口
              此三部分電路為外接存儲器提供地址及控制信號。
              4)電壓跟隨器及帶通濾波器
              數字信號合成時用于提高語音通話的質量,此部分大大化簡了外圍電路的設計。
              5)計算機接口(CPU接口)
              此部分使得該芯片可直接與CPU連接,無須再外加鎖存、控制等芯片。
              3.2.2.管腳功能
              T6668型采用標準的60腳扁平塑料封裝,其外形及引腳排列如圖3-4。各管腳功能如下:
              1)CAS1~CAS4(1、2、3、4腳)
              第一至第四塊存儲器的序列地址選通信號輸出端,依所接DRAM(動態隨時存取存儲器)的個數,從CAS1開始依次使用。低電平有效。
              2)EXT(6腳)
              外接存儲器擴展輸入端。此端輸入T6668內部地址數最高位的溢出信號,供擴展外接存儲器容量的使用。
              3)M1、M2(7、8腳)
              外接DRAM個數編程輸入端。《版權聲明:本文由www.zskn.com.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

              4)Vss1 Vss2(9、10腳)
              這兩腳分別為集成電路內部的數字電路和模擬電路的地線。
              5)C3、C4(11、12腳)
              T6668內部運用基準電壓發生電路去耦合電容的連接端。
              6)MIC OUT、MC IN(13、16腳)
              內部話筒放大器的輸出端與輸入端。輸出端直流電平為1/2電源電壓。此腳(MIC OUT的輸出信號既可以直接送到ADM分解合成回路的輸入端,也可經RC網絡濾波后再送到ADM分解合成回路。
              7)C2、C1(14、15腳)
              內部話微放大級的耦合電容連接端。
              8)TS1、TS2(17、18腳)
              T6668集成電路的測試腳,電路芯片出廠檢驗用。
              9)FL OUT、FL IN(19、20腳)
              電路內部重放用帶通濾波器的輸出及輸入端子。
              10)DAC(21腳)
              ADM分解(A/D)電路的模似輸出端,此端經RC網絡連至帶通濾波器的輸入端。
              11)ADI(22腳)
              ADM分解(A/D)電路的模擬輸入端。當直接從此端向ADM回路輸入語音信號時,應注意此腳需加1/2電源電壓的直流電平,且信號峰值心須限制在1.6V以下。
              12)VDD(23、53腳)
              供電電源正極輸入端。需向此端提供+5V±10%的電源電壓。
              13)RST(25腳)
              RST為復位信號Reset輸入端。低電平有效。用低電平觸發此腳可使電路重新進入初始
              14)CPUM(26腳)
              計算機控制/手動控制選擇端。當此腳為高電平時,電路由外部計算機信號控制,25、27~40腳均與外接計算機適當連接,構成計算機接口,當此腳是低電平時,T6668所構成的電路處于手動控制
              15)D0~D3(27~31腳)
              存儲器分段選擇輸入端。通過腳輸入的四位BCD控制碼,存儲器控制電路將把外接存儲器劃分為16等分來分別工作.這樣,通過改變D0~D3的電平以分別使用各段存儲錄放.當D0~D3各端均懸空時存儲器不分段,可連續使用。
              16)START(32腳)
              START為啟動輸入端。當從此腳輸入20ms寬度的正脈沖時,電路開始錄放操作。
              17)STOP(33腳)
              停止輸入端。當給此腳輸入20ms寬度的高電平信號時,電路停止錄放。
              18)BIT1、BIT2(34、35腳)
              采樣比特率選擇輸入端。根據錄音時對音質的不同要求,可通過這兩腳來選擇采樣比特率(錄放時間)。
              19)CE(19腳)
              當電路處于手空時,此腳為靜噪控制輸入端。
              20)WR(39腳)
              手控時,為錄/放音轉換器。
              21)RD(40腳)
              RD為讀輸入端。用來讀取CPU送來的脈沖。
              22)EOS(41腳)《版權聲明:本文由www.zskn.com.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

              結束指示輸入端。
              23)X1、X2(41、42腳)
              X1、X2為T6668電路內部晶體振蕩器的輸入、輸出端。
              24)TEST(44腳)
              TEST為測試輸入端。正常使用T6668時應懸空。
              25)256K(45腳)
              存儲器型號選擇端。
              26)WE(46腳)
              寫脈沖輸入端。
              27)RAS(47腳)
              行地址選通信號輸入端。
              28)DIN、DOUT(48、49腳)
              數據輸入、輸出端,接存儲器。
              29)A0~A8(50~60腳)
              地址輸出端,接存儲器。
              30)NC(3、24、30、36、38、52腳)
              凡標有“NC”者均屬空腳。這些端子與T6668集成電路內部電路沒有連接。《版權聲明:本文由www.zskn.com.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

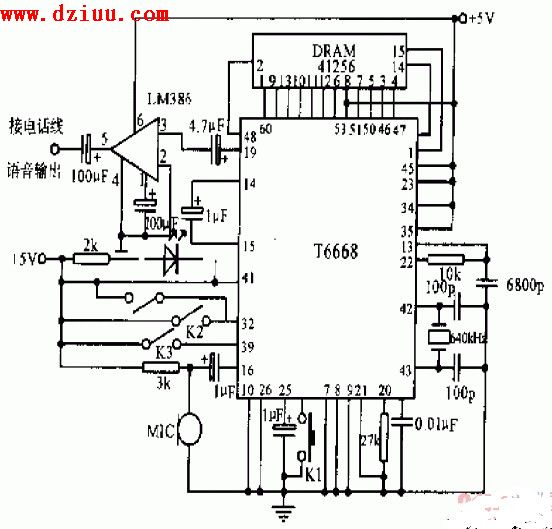

              下面是應用電路《版權聲明:本文由www.zskn.com.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

              《版權聲明:本文由www.zskn.com.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
