TL494構成半橋式脈沖調寬開關電源原理圖
TL494構成半橋式脈沖調寬開關電源原理圖《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

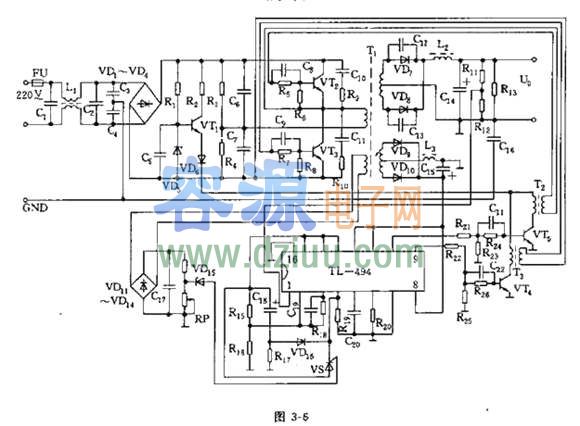

半橋式脈沖調寬開關電源原理圖如圖3-6
，其輸出電壓24V,電流4V,實測效率可>80%,工作頻率100KHZ.
工作頻率高，脈沖變壓器體積較小，其基本工作原理如下：
當接通220V交流電源對C6,C7充上310V直流電壓，另一路電壓通過R1加到VT1的基極，經射極輸出使二極管VD6導通，則TL-494得到電源。當14腳電壓上升到5V時，其末端兩功率管輸出驅動電壓，使半橋式逆變器工作，只要逆變器工作，TL-494所需電源由T1二次繞組經VD9,VD10整流提供，當C15對電壓為20V左右時，VT1,VD6截止。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電路反饋信號由直流輸出端R11,R12分壓加到1腳，2腳為基準電壓，由5V經R15,R16低壓引出，3腳為反饋端，其穩壓過程如下：
當輸出電壓Uo上升，Ui上升導致誤差放大器輸出上升，占空比下降，輸出電壓Uo下降，從而完成穩壓過程。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
