充電器13001開關電源電路圖
充電器13001開關電源電路圖

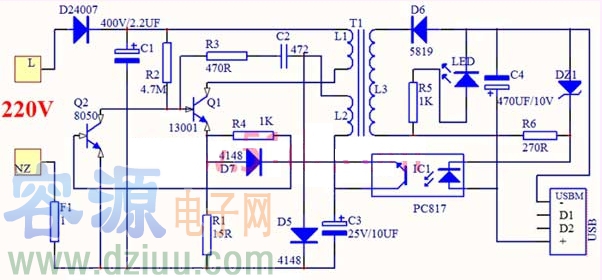

該電路由開關電源和輸出電路兩部分組成。當接通電源后，220V交流通過D2整流，C1濾波，通過電阻R2給三極管Q1提供基極啟動電流，使Q1開始導通，其集電極電流Ic線性增長，在L2中感應出使Q1基極為正、發射極為負的正反饋電壓，通過C2和R3，送到Q1基極，使Q1迅速飽和。與此同時，感應電動勢給電容C2充電，隨著C2充電電壓升高，Q1基極電位逐漸下降，Ic開始減小，在L2中感應出使Q1基極為負，發射極為正的電壓，使Q1迅速截止，完成一個振蕩周期，在Q1截止期間，在L3繞組感應出一個5V左右的交流電壓。此后,C2逐漸放電，Q1基極電壓逐漸升高，從而開始第二個周期，不斷循環。
L3輸出電壓經D6整流、C4濾波后通過USB座給負載供電。LED1和R5組成輸出指示電路。DZ1、IC1、Q2等組成取樣比較電路，檢查輸出電壓的高低。當負載變輕或電源電壓升高等原因?qū)е螺敵鲭妷荷邥r，Z1擊穿，IC1中發光二級管電流增大，IC1中光敏三極管電流增大。L2反饋繞組中的感應電壓經IC1中的光敏三極管到Q2基極，Q2基極電流增大，集電極電流增大，Q1基極電流減小，集電極電流減小，負載能力變小，從而導致輸出電壓降低。當輸出電壓降低后，Q2取樣后又會截止，Q1的負載能力變強，輸出電壓升高，這樣起到自動穩壓作用。D5為L2繞組輸出電壓整流二極管，C3為濾波電容。
這款電路有過流過載保護功能。當負載過載或者短路時，Q1的集電極電流增大，Q1的發射極電阻R1上產生較高的壓降，這個過載或者短路產生的高電壓經過R4讓Q2飽和導通，從而讓Q1截止，停止輸出，防止過載損壞。因此，改變R1的大小，可改變負載能力。如果將輸出電流減小，可將R1改大。如果將輸出電流改大，可將R1改小。注意：1改小將增大Q1燒壞的可能性。如果需要大電流輸出，建議更換Q1。換成13003或13007都可。
13001開關電源電路圖：
推薦閱讀：經典13003開關電源電路圖
