LM393與NE555組成電池充電器電路

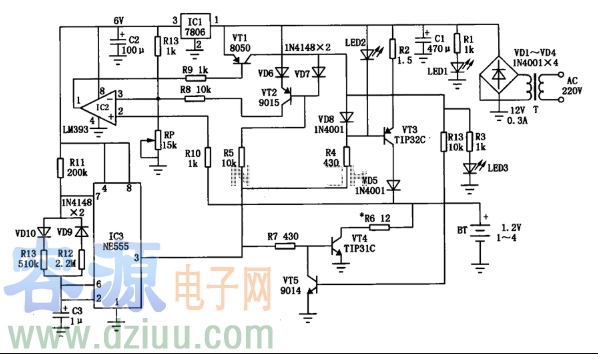

具有成本效益的鎳鎘電池充電器LM393的構造如圖所示，它具有以下特點：（1）恒定電流充電散布著大電流di放電時，恒流充電電流約為300mA，放電電流隨著電池電壓的增加而增加，幾乎滿電時電池放電電流可達400mA。充電1.5秒，放電0.5秒，間隔。大電流充電完成后，約5mA的trick流充電。（2）在進行放電時檢測電池電壓，因為充電電壓總是高于放電電壓，所以當檢測到充電為實際的電池狀態誤差時，也反映了在放電期間檢測到的電池容量。（3）充電電池可以使用1-4節，對于500mAh的鎳鎘電池，充電時間約為2小時，可以滿足一般的需求。
