PLC控制三相交流電動機正反轉控制電路
PLC控制三相交流電動機正反轉控制電路

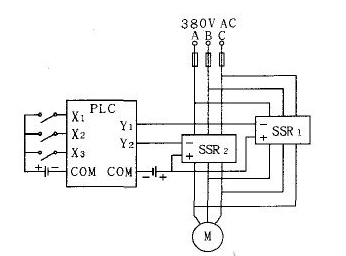

下圖為PLC控制的三相交流電動機正反轉控制電路，其中X1、X2、X3，分別表示PLC的輸入，控制電動機的轉動方向與起停；Y1、Y1表示PLC的輸出。當Y1有效時，SSR1輸入端得到DC24V的直流信號，則三相輸出端從斷態轉變成通態，三相交流電動機得電，反轉；同理當Y 有效時，SSR2的三相輸出端接通，因A、c換向則電動機正轉。
三相交流固態繼電器是集三只單相交流固態繼電器為一體，以單一輸入端對三相負載進行直接開關切換，并可以用幾毫安的微小信號來控制大功率負載的起動與切斷的開關器件。經驗證，它能可靠、安全、方便地控制三相交流電機、加熱器等三相負載，并使PLC的外部接線變得簡單。在現代電氣自動化應用廣泛，比機械式交流接觸器優點多，是以后電氣控制中的主要是器件，配合PLC可以實現簡單高效控制電路。
容－源－電－子－網－為你提供技術支持本文地址：http://www.zskn.com.cn/dz/26/15770879783579.shtml
