555定時器設計的閃光電路圖
最普通的電子產品，今天我們就來學習如何使用555定時器設計閃光電路。
555定時器可方便地構成單穩態觸發器，多諧振蕩器，施密特觸發器等電路，閃光電路
是
多諧振蕩器產生的脈沖信號控制而成。 <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

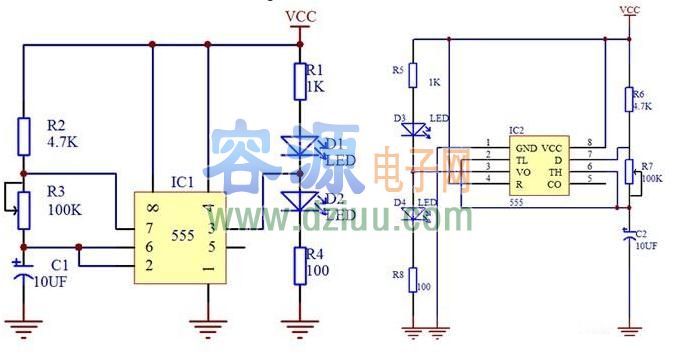

一、電路圖如下：
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
閃光電路原理圖引腳原理圖 <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
分析工作原理的時候，可以對照圖1
，這是一個典型的555設計的多諧振蕩器，調節可變電阻可以改變輸出的振蕩信號的頻率，信號從3腳輸出一個高低電平，控制D1和D2。 <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
當輸出高電平的時候，D2亮，D1不亮。當輸出低電平的時候，D2不亮，D1亮。總的效果看起來閃爍了。 <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
制作實物的朋友可以對照圖2制作，像這么一個比較簡單的電路，可以購買少量的元件，用萬能板（洞洞板）焊接而成，當然焊接的時候，
的焊接技術，
焊接技術不行的朋友，要練習焊接技術，我們比較提倡在電子制作過程中采用拖焊技術，具體實物產品，可以參照圖2。
二、元件清單如下：
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
制作的朋友，可以到電子市場購買
元器件，都是非常常用的元器件，
購買。筆者建議去網上購買，初步估計
的材料加在一起，價格在5元以內。

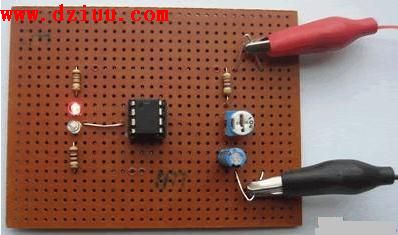

三、閃光器實物圖
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
