555定時器內部框圖
555集成時基電路稱為集成定時器，是一種數字、模擬混合型的中規模集成電路，其應用十分廣泛。該電路使用靈活、方便，只需外接少量的阻容元件就可以構成單穩、多諧和施密特觸發器，因而廣泛用于信號的產生、變換、控制與檢測。它的內部電壓標準使用了三個5K的電阻，故取名555電路。其電路類型有雙極型和CMOS型兩大類，兩者的工作原理和結構相似。幾乎所有的雙極型產品型號最后的三位數碼都是555或556；所有的CMOS產品型號最后四位數碼都是7555或7556，兩者的邏輯功能和引腳排列完全相同，易于互換。555和7555是單定時器，556和7556是雙定時器。雙極型的電壓是+5V~+15V，輸出的最大電流可達200mA，CMOS型的電源電壓是+3V~+18V。

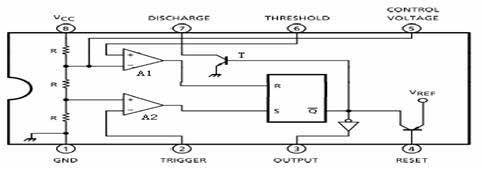

圖8-1 555定時器內部框圖
555電路的工作原理
555電路的內部電路方框圖如圖8-1所示。它含有兩個電壓比較器，一個基本RS觸發器，一個放電開關T，比較器的參考電壓由三只5KΩ的電阻器構成分壓，它們分別使高電平比較器A1同相比較端和低電平比較器A2的反相輸入端的參考電平為和。A1和A2的輸出端控制RS觸發器狀態和放電管開關狀態。當輸入信號輸入并超過時，觸發器復位，555的輸出端3腳輸出低電平，同時放電，開關管導通；當輸入信號自2腳輸入并低于時，觸發器置位，555的3腳輸出高電平，同時放電，開關管截止。
是復位端，當其為0時，555輸出低電平。平時該端開路或接VCC。
Vc是控制電壓端（5腳），平時輸出作為比較器A1的參考電平，當5腳外接一個輸入電壓，即改變了比較器的參考電平，從而實現對輸出的另一種控制，在不接外加電壓時，通常接一個0.01uf的電容器到地，起濾波作用，以消除外來的干擾，以確保參考電平的穩定。
T為放電管，當T導通時，將給接于腳7的電容器提供低阻放電電路。
555定時器的典型應用
（1）構成單穩態觸發器

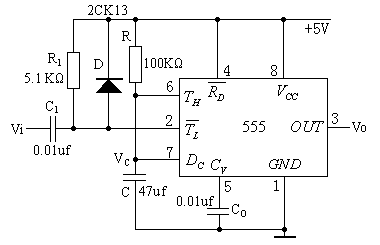

圖8-2 555構成單穩態觸發器
上圖8-2為由555定時器和外接定時元件R、C構成的單穩態觸發器。D為鉗位二極管，穩態時555電路輸入端處于電源電平，內部放電開關管T導通，輸出端Vo輸出低電平，當有一個外部負脈沖觸發信號加到Vi端。并使2端電位瞬時低于，低電平比較器動作，單穩態電路即開始一個穩態過程，電容C開始充電，Vc按指數規律增長。當Vc充電到時，高電平比較器動作，比較器A1翻轉，輸出Vo從高電平返回低電平，放電開關管T重新導通，電容C上的電荷很快經放電開關管放電，暫態結束，恢復穩定，為下個觸發脈沖的來到作好準備。波形圖見圖8-3。
