燈籠光控自動開關電路
新春佳節，紅紅的大燈籠給節日增添了不少喜慶吉祥的氣氛。但絕大部分的燈籠都是靠人工手動開／關，使用不便。其實，電子愛好者只要做一個實用的光控自動開關，就可使燈籠在天黑時自動點亮，天亮時自動熄滅，完全實現自動開／關功能。

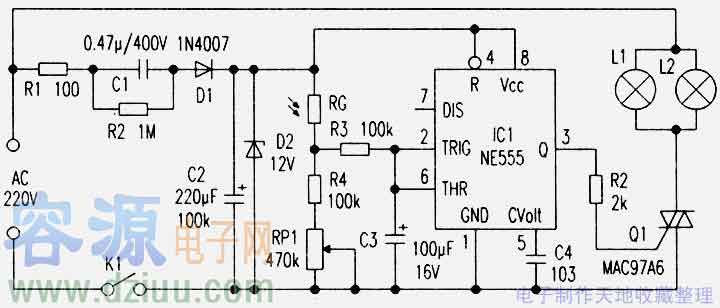

工作原理 電路原理如附圖所示，R1、R2、D1、D2,Cl、C2構成12V電源，為整機提供電源電壓，NE555及外圍元件組成帶延時的施密特觸發器，電路中RG為光敏電阻，用于檢測周圍環境的亮度。黃昏時，周圍環境的亮度逐漸變暗，RG的阻值也隨之變大，IC1的②、⑥腳電位逐漸降低，當電位小于1／3Vcc時，IC1的③腳輸出高電平，雙向可控硅Q1被觸發導通，燈籠中的燈得電被點亮。到了早晨，天空漸漸變亮，RG的阻值逐漸變小，IC1②、⑥腳的電位逐漸升高，當電位高于2／3Vcc時，③腳輸出低電平，Q1截止，燈籠中的燈熄滅。因NE555及外圍元件構成的施密特觸發器的回差電壓達1／3Vcc，所以在臨界亮度附近時，可以消除燈的閃爍發光現象。同時，為了避免節日的夜晚施放煙花、焰火時使周圍亮度發生急劇變化而使燈出現亮／滅閃爍現象，電路中特地加了延時電容C3。
制作調試 電路中各元件參數如圖標注，因電路很簡單，只要焊接技術過關、元器件質量沒有問題，很容易制作成功。把焊接好的電路板裝入一個大小合適的塑料盒內，光敏電阻的引腳與導線連接好后，裝到一個長度5cm左右的塑料管中(可截取長度合適的圓珠筆桿代替)，安裝時，光敏電阻的感光面應避開燈籠的光線，調節RP1的阻值，使燈點亮或熄滅的臨界亮度合適即可。使用時，只要把兩只燈籠中的燈分別接到L1和L2處即可。開關K1平時處于斷開狀態，一旦接通開關，光控電路即可正常使用。
注意：由于采用電容降壓電路，所以導致整個電路板帶電，在調試安裝過程中應注意安全，防止發生觸電事故。
