cd4093應用開關電路.

文中介紹CD4093應用開關電路，用于應急照明使用，電路采用9V供電，CD4093為控制芯片，電路簡單、適用性強。

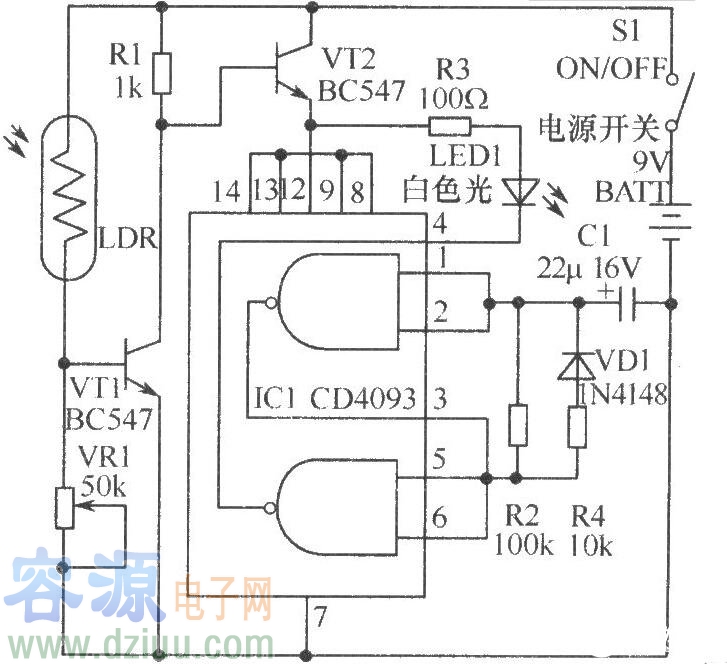

如圖所示為一種用發光二極管構成的照明燈電路可解決這一問題。該燈用電池供電，耗電極少，把它安放在書桌頂上，遇上停電發光二極管自動發光，足夠強的光線照明，便于兒童走出房間。為了減少能量消耗。發光二極管采用閃光照明。IC1選擇CMOS集成電路CD4093。VT1、VT2選擇BC547三極管。LED1選擇Φ8mm白色發光二極管，其他元器件如圖所示。
