普通AAA電池供電的LED應急燈電路圖

時間:2018-11-19 11:01:31來源:網絡作者:admin 點擊:次

　　本LED燈電路采用高亮白光LED,并帶有反光板，燈桿采用金屬螺旋管，可隨意彎曲轉向自由調整燈頭角度，燈座上設有按鈕式開關，小巧實用，攜帶方便。圖1是其電路圖�！　‘旊姵仉妷簽�4.38V時工作電流實測約150mA,LED

　　本LED燈電路采用高亮白光LED,并帶有反光板，燈桿采用金屬螺旋管，可隨意彎曲轉向自由調整燈頭角度，燈座上設有按鈕式開關，小巧實用，攜帶方便。圖1是其電路圖。

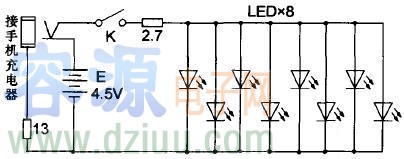

　　當電池電壓為4.38V時工作電流實測約150mA,LED上的壓降為3.2V.為有效延長電池的使用時間，筆者決定在按鈕開關K后面串接小阻值的限流電阻，經反復試驗采用2.7Ω電阻時電流降為120mA,亮度亦無明顯變化。如嫌電池昂貴也可改用220V交流市電，這就需要配一個合適的電源適配器，建議選用家中已廢棄的手機電池充電器，由于手機充電器插頭外形繁多不一，需提前用單聲道耳機插頭改造一下，筆者找到的充電器輸出電壓6.28V,改造后電路原理圖如圖2所示，實測工作電流約138mA。
