充電式LED臺燈電路的工作原理
電路如上圖所示。接通電源，交流220V電壓經電容C1降壓限流、整流橋橋式整流及電容C2濾波后，產生一個直流電壓通過二極管VD給4V的蓄電池充電。蓄電池的充電電流主要由電容C1決定，當C1采用1μF的電容時，蓄電池的充電電流約為69mA。LED1為充電指示燈，電阻R1為泄放電阻。
圖中的LED2～LED20（圖中未全部畫出這些燈珠）為多個并聯的白光LED燈珠，每個燈珠都串聯一個51Ω的貼片限流電阻。K為臺燈的電源開關，閉合K，LED2～LED20即可點亮。這里需要說一下，由于在充電時蓄電池兩端的電壓偏高，故充電時不要閉合開關K，否則很容易損壞LED燈珠。
電路中的整流橋一般選用貼片封裝的整流橋，常用的型號為MB6S和DB107S。
詳解充電式LED臺燈電路的工作原理▲ LED臺燈用的直插白光LED燈珠。
上圖所示的這種白光LED燈珠的工作電壓約為3V，最大工作電流一般為20mA。

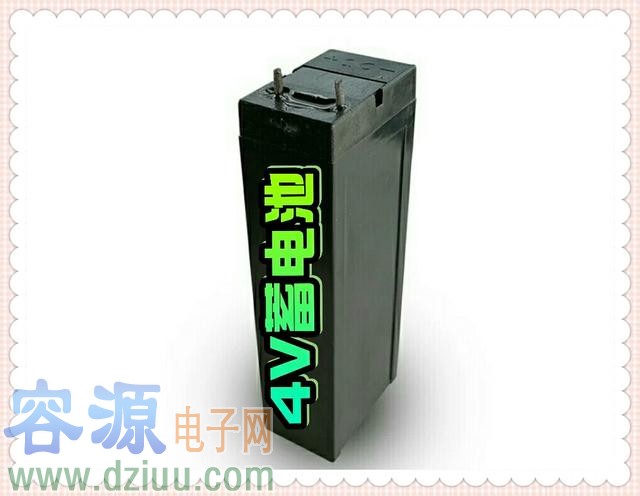

詳解充電式LED臺燈電路的工作原理▲ LED臺燈用的4V蓄電池。
不少廉價的充電式LED臺燈都采用4V的蓄電池作電源，由于充電電路較簡單，也沒什么保護電路，故有些臺燈的蓄電池容易因過充電而損壞。若蓄電池損壞或蓄電能力變差，在確認電路無故障后，可以更換個同規格的蓄電池。
