2.4V升3.3V，2.4V升3V，1A大電流升壓芯片

時間:2021-01-05 10:45:06來源: 作者: 點擊:次

兩節鎳氫電池串聯就是1.2V+1.2V=2.4V的供電電壓了，2.4V升3V, 2.4V升3.3V的話，就能穩壓穩定給模塊供電了，鎳氫電池是會隨著使用的電池電量減少的話，電池的電壓也是跟著變

兩節鎳氫電池串聯就是1.2V+1.2V=2.4V的供電電壓了，2.4V升3V, 2.4V升3.3V的話，就能穩壓穩定給模塊供電了，鎳氫電池是會隨著使用的電池電量減少的話，電池的電壓也是跟著變化的，導致2.4V不能穩定輸出，給后面電路照成電池能量浪費的同時，和電路板工作的不穩定。

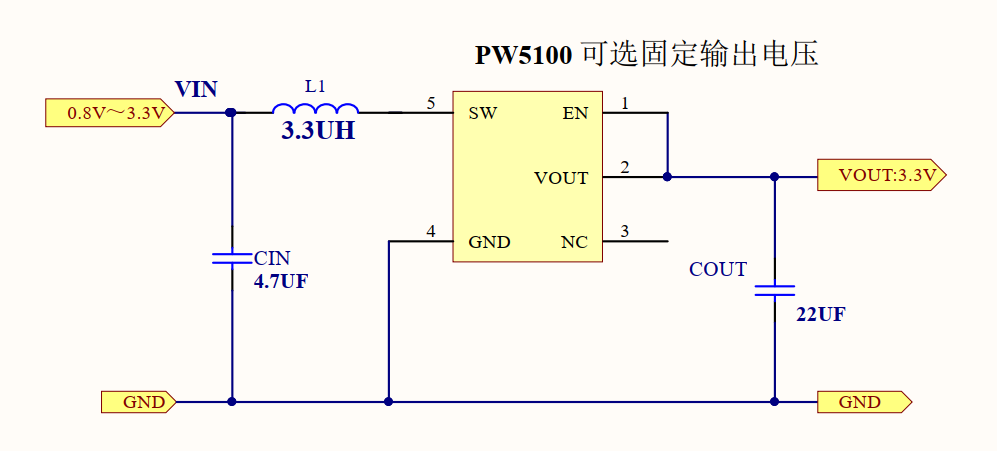

PW5100是0.7V-5V輸入的，低功耗10uA，輸出電流可達500-600MA的低功耗升壓IC，效率可到93%。

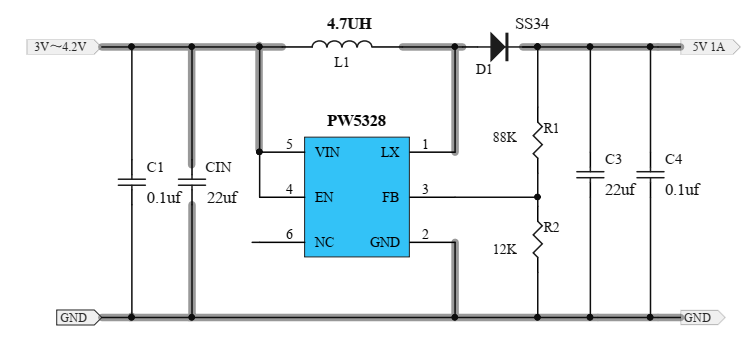

PW5328B是2V-24V輸入的異步升壓芯片，輸出電流可達1A-2A等。
PW5328B具有在輕負載下自動切換到脈沖頻率調制模式的特點。 PW5328B包括欠壓鎖定、電流限制和熱過載保護防止輸出過載時損壞。 PW5328B提供小型 6針 SOT-23封裝。

容－源－電－子－網－為你提供技術支持

非常感謝用戶kuakewei 的投稿！

本文地址：http://www.zskn.com.cn/Components/16098147064182.shtml

本文標簽:

頂一下

返回首頁
