傳感器轉換放大測試電路(圖文)
傳感器轉換放大測試電路

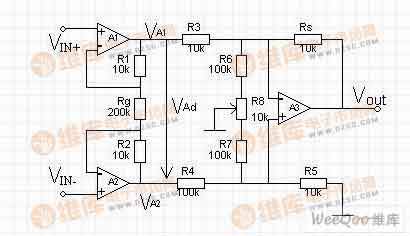

由運算放大器A1和A2構成第Ⅰ級，由運放A3構成第Ⅱ級。各運放一般是高性能放大器，例如低漂移高精度運算放大器OP—07。把被放大信號的兩端Vin+和Vin-分別接到A1和A2的同相端。設R1=R2，Ad是A1和A2對差模輸入信號的增益，Ac是A1和A2對共模輸入信號的增益。第Ⅰ級放大器的作用是對差模信號進行放大，對共模信號沒有抑制作用。R6，R7和R8用于調零，R8的滑動點在中點附近，且R6、R7很大，經簡單分析可知，可以認為它們對第Ⅱ級放大器的特性沒有影響。
