NE555制作家用逆變器電路圖 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

市售的逆變電源大多采用UPS､UPK等逆變模塊,輸入直流電源多為12V,整體價格比較高,而且輸出波形均為方波｡本文介紹的逆變電源輸入電源為6V,采用易購的時基電路NE555振蕩源,輸出波形是近似的正弦波,可滿足電視機或白熾燈或電風扇等電器在停電時繼續工作的｡ <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
逆變器工作原理 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

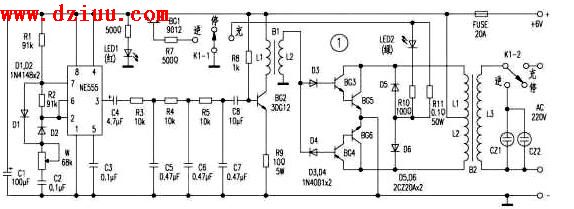

電路見圖1｡當把開關K1打向“逆變”時,BG1導通,由時基電路NE555及外圍元件組成的無穩態多諧振蕩器開始振蕩,其充､放電時間常數可調節｡選擇R1=R2,則輸出脈沖的占空比為50%,該多諧振蕩器的振蕩頻率f=1.443/(R1+R2+2W)C2,圖中的元件數值可使振蕩頻率調在50Hz,振蕩脈沖由役腳輸出,波形為方波,該方波經C4耦合,R3､C5積分變為三角波,三角波又經R4､C6,第二次積分和R5､C7第三次積分,變為近似的正弦波,通過C8耦合到BG2,由BG2放大后在B1的L2線圈上輸出｡ <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

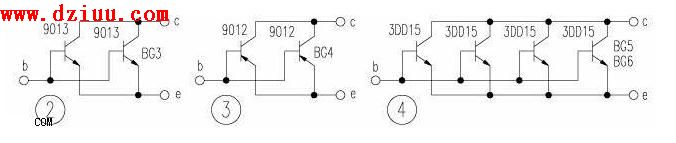

當L2上端電壓為正時,D4截止,D3導通,使BG4､BG6截止,BG3､BG5導通,電流由電瓶正極→B2的L1→BG5→電瓶負極;當L2上端電壓為負時,D3截止,D4導通,使BG3､BG5截止,BG4､BG6導通,電流由電瓶正極→B2的L2→BG6→電瓶負極｡BG5､BG6交替導通､截止,經變壓器B2合成正負對稱的正弦波,并由L3升壓送至逆變輸出插座CZ1､CZ2,供用電器使用,LED1(紅色)亮,指示逆變｡
當開關打向“充電”時,市電經變壓器B2降壓､D5､D6全波整流､R11限流后對電瓶充電,LED2(綠色)亮,指示充電｡ <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�
