開關電源14種拓撲計算公式大匯總
對稱驅動推挽正激變換器的功率器件設計公式

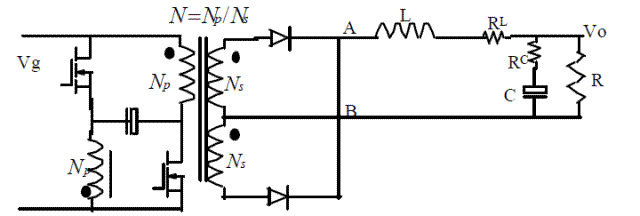

（1）：對稱驅動推挽正激變換器的電路圖：

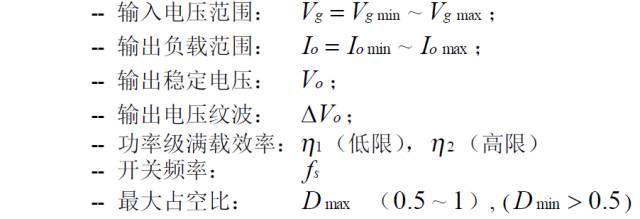

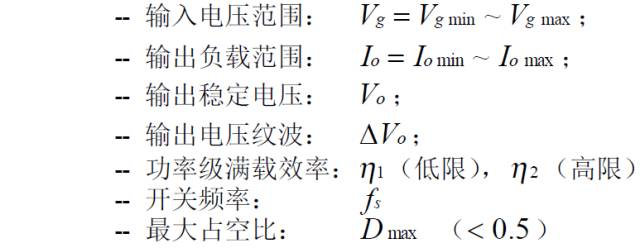

（2）：對稱驅動推挽正激變換器的主要穩態規格：

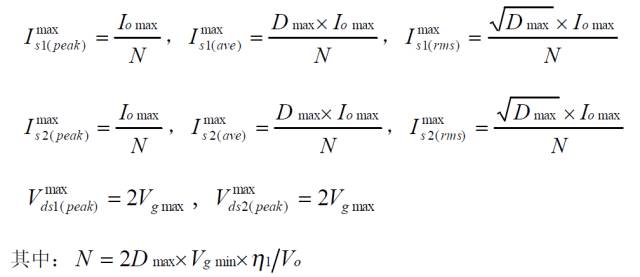

（3）：功率器件的穩態應力：
-- 有源開關 S1，S2：

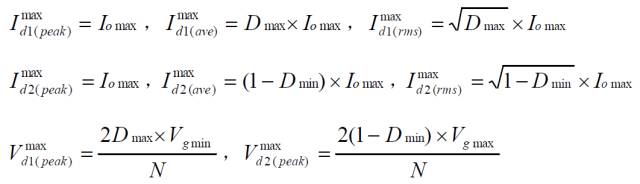

-- 無源開關 D1，D2：
上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量（保證最壞情況下的電壓峰值不超過此值），電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。
不對稱驅動半橋變換器的功率器件設計公式

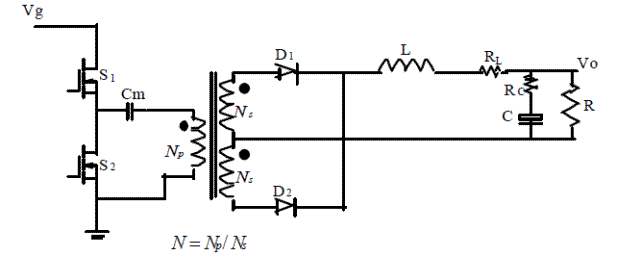

（1）：不對稱驅動半橋變換器的電路圖：
（2）：不對稱驅動半橋變換器的主要穩態規格：

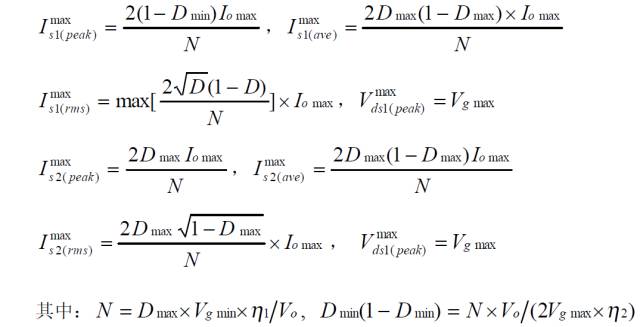

（3）：功率器件的穩態應力：
-- 有源開關 S1，S2

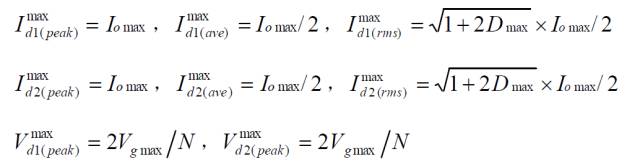

-- 無源開關 D1，D2：
上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量（保證最壞情況下的電壓峰值不超過此值），電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。
對稱驅動推挽Boost 變換器的功率器件設計公式

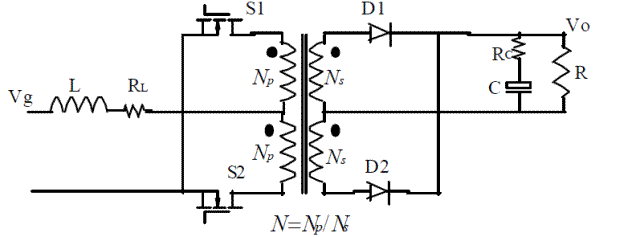

（1）：對稱驅動推挽Boost 變換器的電路圖：
（ 2）：對稱驅動推挽Boost 變換器的主要穩態規格：
